ABB机器IRB6640本体与控制柜连接的操作

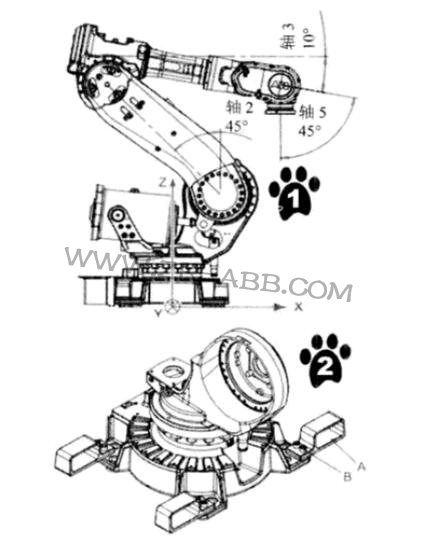

　　ABB机器可以使用叉车或者吊车进行吊装。若使用叉车，需要安装专用工具，如图2所示。图3为叉车吊装示意图，下图为吊车吊装示意图。


　　1-3机器人本体与控制柜的连接
　　下面以ABB机器人IRB6640为例，介绍本体与控制柜连接的操作：
　　机器人与控制柜的连接主要是电动机动力电缆与转数计数器电缆、用户电缆的连接。

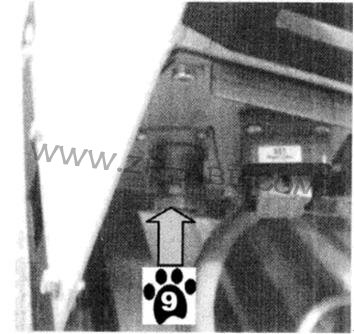

　　转数计数器电缆连接到机器人本体底座接口

　　转数计数器电缆连接到控制柜接口

　　电动机动力电缆连接到机器人本体底座接口。

　　电动机动力电缆连接到控制柜接口。

　　用户电缆连接到机器人本体底座接口。

　　用户电缆连接到控制柜接口。

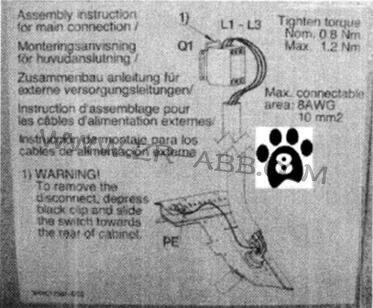

　　ABB机器维修，ABB机器人保养，在控制柜门内侧，贴有一张主电源连接指引。ABB机器人使用380V三相四线制。

　　主电源电缆从此接口接入。

　　主电源接地点PE

　　主电源开关，接入380V三相电线。

　　示教器连接到控制柜

　　控制柜接口和本体底座接口全部连接完成。

　　机器人维修在检查主电源输入正常以后，合上控制柜上的主电源开关，开始进行调试工作。




文章来源，工业机器人维修官网：www.zr-abb.com
