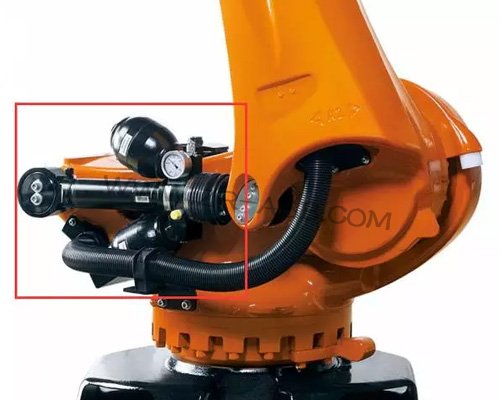

ABB机器人平衡缸作为核心辅助部件，主要用于平衡机器人手臂重量，缓解关节轴负载，确保手臂运动平稳、定位精准，广泛应用于ABB各系列工业机器人的臂部支撑。平衡缸多采用气压或液压驱动，内部集成活塞、密封件、导向杆等关键结构，长期处于往复运动状态，且暴露于工业作业现场，易因操作失误、工装偏移、程序异常或外部异物阻挡，发生碰撞故障。碰撞后会导致平衡缸壳体变形、密封失效、导向杆弯曲，甚至连带损坏机器人臂部连接部件，表现为手臂运动卡顿、升降无力、异响，严重时无法正常启动作业，需及时开展专业ABB机器人维修，避免损伤进一步扩大，保障机器人快速恢复正常运行。



平衡缸碰撞属于突发性故障，ABB机器人维修的首要环节是做好应急处置，避免二次损伤。故障发生后，立即停止机器人所有作业，切断总电源与气源，防止机器人继续运动加剧碰撞部位损伤。操作人员切勿急于拆解或移动机器人手臂，先观察碰撞现场状态，记录碰撞位置、力度及机器人姿态，查看平衡缸外观是否有明显变形、破损、漏气或漏油现象，同时检查臂部连接螺栓、关节轴是否松动，有无异物残留于碰撞部位，初步判断损伤范围，为后续维修提供依据。



应急处置完成后，开展全面的损伤评估，这是精准ABB机器人维修的前提，避免盲目拆解导致部件损坏。借助示教器进入机器人诊断界面，查看平衡缸压力检测数据、运动反馈信号，判断内部气压或液压是否正常，有无压力泄漏异常提示。随后手动微调机器人手臂至松弛姿态，用扳手轻轻检查平衡缸与臂部、底座的连接螺栓，查看是否有松动、滑丝或断裂，用卡尺测量导向杆垂直度，观察活塞运动是否顺畅，有无卡滞现象。对于外观无明显损伤但运动异常的情况，需进一步拆解检查内部结构，确认隐性损伤。



拆解操作需遵循规范流程，把控细节避免损坏精密部件。拆解前，先释放平衡缸内部残余气压或液压，气压型平衡缸需缓慢打开排气阀，液压型需通过液压站卸压，确保内部压力完全释放后再开展拆解。操作人员佩戴防滑手套、护目镜，使用专用内六角扳手、扭矩扳手，按先连接部位后主体的顺序拆解，先拧下平衡缸与机器人臂部、底座的连接螺栓，做好螺栓位置标记，避免后续组装错位。



拆下平衡缸主体后，放置于铺有软布的工作台面，避免壳体与台面碰撞刮伤。ABB机器人维修逐一拆解平衡缸部件，先拧下两端端盖螺栓，取出导向杆、活塞，用无尘布擦拭各部件表面油污、灰尘，仔细检查每一部件损伤情况。重点排查导向杆，若出现弯曲、划痕或锈蚀，需根据弯曲程度处理，轻微弯曲可通过校直工具精准校直，弯曲严重或出现裂纹则需更换同型号导向杆；检查活塞表面是否有磨损、变形，密封件是否老化、破损、脱落，这类问题会导致泄漏，需及时更换密封件与受损活塞。

检查平衡缸壳体内部，查看内壁是否有划痕、变形或磨损，若壳体轻微变形，可通过专用工具矫正，确保内壁光滑无凸起，避免影响活塞往复运动；若壳体破损严重、内壁磨损超标，无法修复则需更换全新平衡缸壳体，严禁使用破损壳体继续装配。同时检查进气口、排气口，清理内部杂物、油污，查看接口螺纹是否完好，若螺纹滑丝，需修复螺纹或更换接口部件，防止后续使用中出现泄漏。



修复工作需根据部件损伤情况，采用差异化处理方式，确保修复后性能达标。导向杆校直后，ABB机器人维修需用砂纸打磨表面划痕，涂抹防锈润滑剂，增强耐磨性与防锈能力；更换密封件时，需选用ABB原厂专用密封件，确保规格与平衡缸型号匹配，安装时涂抹适量润滑脂，避免密封件安装时受损，确保密封效果。活塞磨损轻微的，可通过打磨修复，磨损严重的直接更换，安装时确保活塞与导向杆连接牢固，无松动现象。



部件修复或更换完成后，开始进行平衡缸组装，组装顺序与拆解顺序相反，全程注重细节把控。先将活塞、密封件安装至导向杆，缓慢推入壳体内部，确保活塞运动顺畅，无卡滞、偏移；随后安装两端端盖，按规定扭矩拧紧端盖螺栓，拧紧力度需均匀，避免用力过猛导致壳体变形或螺栓滑丝。组装完成后，检查各连接部位是否牢固，用手推动导向杆，确认往复运动顺畅，无异响、卡顿，同时检查接口密封情况，确保无泄漏隐患。



平衡缸组装完成后，进行复位安装，将平衡缸精准对接机器人臂部与底座的连接位置，按标记归位连接螺栓，用扭矩扳手按规定扭矩拧紧，拧紧扭矩需符合ABB机器人维修标准，避免螺栓松动导致后续碰撞。复位后，连接气压或液压管路，检查管路连接牢固，无松动、破损，确保管路导通顺畅，随后缓慢接通气源或液压站，调试内部压力至标准范围，观察平衡缸是否有泄漏现象。



复位安装后，开展全面的调试测试，验证维修效果。接通机器人总电源，通过示教器操作机器人手臂，缓慢进行升降、往复运动，观察平衡缸运行状态，确认手臂运动顺畅、无卡顿、异响，升降力度均匀，定位精度符合生产要求。同时通过诊断界面监测平衡缸压力变化、运动反馈信号，确保各项参数正常，无异常报警提示。连续调试运行1-2小时，模拟实际作业工况，检查平衡缸温度、密封情况及连接部位稳定性，确认无任何异常。



ABB机器人维修完成后，需做好防碰撞防护措施，降低故障复发率。优化机器人作业程序，排查程序中可能导致碰撞的指令，调整运动轨迹，增加碰撞预警功能；定期检查工装夹具位置，确保无偏移、松动，清理作业现场异物，避免阻挡平衡缸运动。建立定期巡检机制，每周检查平衡缸连接螺栓、密封情况及压力状态，每月检查导向杆垂直度、活塞运动状态，及时更换老化部件，提前消除故障隐患。



操作人员需加强规范操作培训，熟悉机器人运动轨迹与平衡缸工作原理，避免操作失误导致碰撞；作业前需检查机器人姿态、平衡缸状态，确认无异常后再启动作业。对于ABB机器人维修过程中更换的部件，做好记录，标注更换时间、规格及损伤原因，建立维修台账，为后续巡检、维修提供参考。通过规范的维修与日常防护，可有效延长平衡缸使用寿命，保障ABB机器人长期稳定作业，减少生产线停机损失。
