ABB机器人6650S换油及保养流程指引

日期:2018-10-13 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:ABB机器人6650S换油及保养流程指引准备工作 开始换油前准备工作: 1,将机器人换油保养服务包移到现场2,准备好足够的空桶用于废油收集排放(一台机器人用油总量约30L). 3,准备好量杯一个,容量约2000毫升,准备漏斗一个4,工具若干(常规工具) ABB机器人……
     ABB机器人6650S换油及保养流程指引准备工作
               ABB机器人6650S换油及保养流程指引

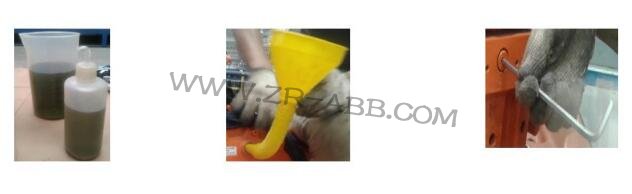

  开始换油前准备工作:
  1,将机器人换油保养服务包移到现场2,准备好足够的空桶用于废油收集排放(一台机器人用油总量约30L).
  3,准备好量杯一个,容量约2000毫升,准备漏斗一个4,工具若干(常规工具)
               ABB机器人6650S换油及保养流程指引

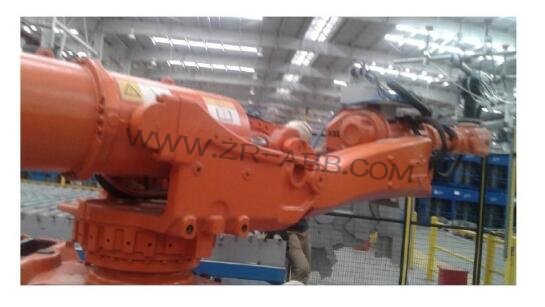

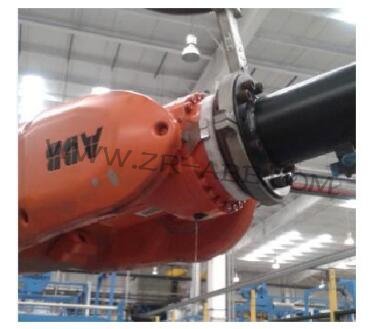

  ABB机器人6650S换油及保养流程指引调整机器人位置
  排放机器人各轴齿轮箱油前先将机器人手动调整到合适的位置,利于油排放干净就好
                  ABB机器人6650S换油及保养流程指引

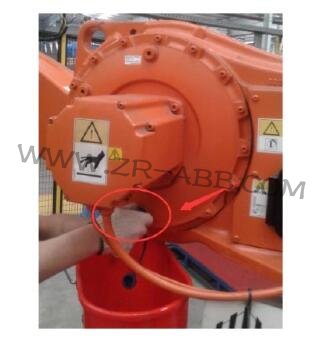

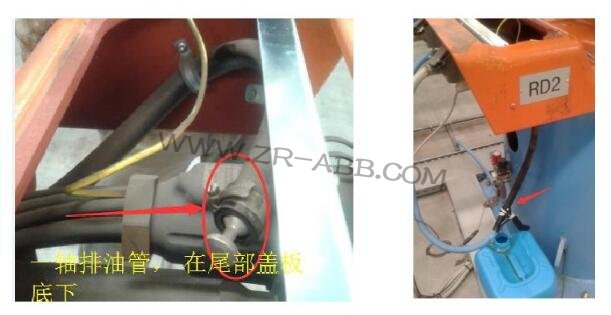

  ABB机器人6650S换油及保养流程指引一轴齿轮箱放油
  打开一轴尾部盖板,取下排油管顶部堵头,等待油排放干净
                       ABB机器人6650S换油及保养流程指引
  ABB机器人6650S换油及保养流程指引二轴齿轮箱放油

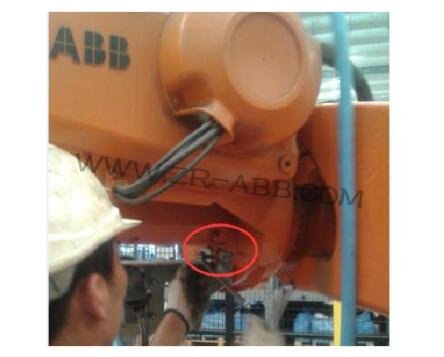

  二轴齿轮箱放油,把排油堵头拆下即可排油。
                         ABB机器人6650S换油及保养流程指引
  ABB机器人6650S换油及保养流程指引三轴齿轮箱放油

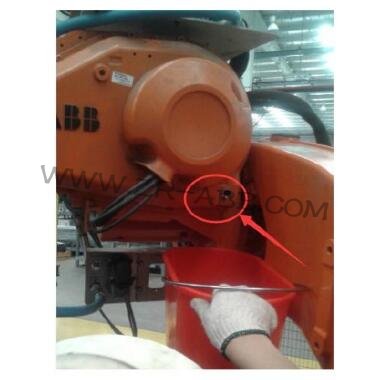

        三轴排油孔
                      ABB机器人6650S换油及保养流程指引
  ABB机器人6650S换油及保养流程指引四轴齿轮箱放油

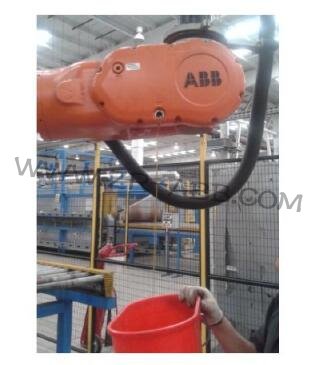

  四轴排油孔
                             ABB机器人6650S换油及保养流程指引
  ABB机器人6650S换油及保养流程指引五轴齿轮箱放油
  五轴排油孔,注意机器人的姿势。
                           ABB机器人6650S换油及保养流程指引
  ABB66505机器人换油及保养流程指引六轴齿轮箱放油
  六轴排油孔,为简化过程,利用注油孔排油,要调整6轴姿态,让油孔朝下。
                       ABB机器人6650S换油及保养流程指引

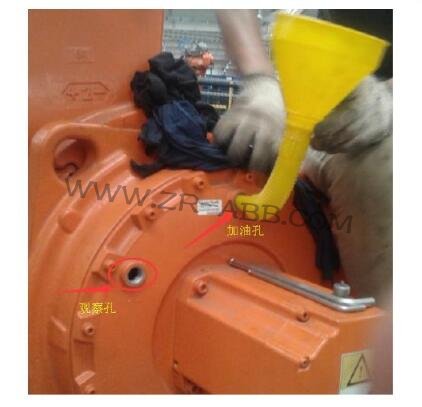

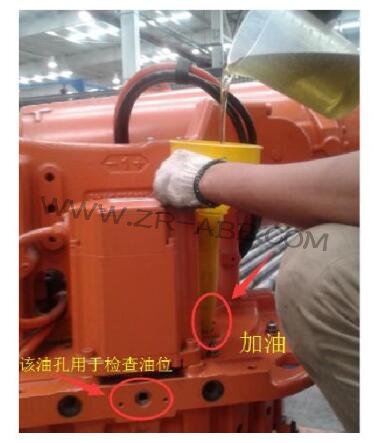

  ABB机器人6650S换油及保养流程指引一轴齿轮箱加油
  加油时观察油位检查孔开始有油溢出即刚好。之后上紧堵头
                         ABB机器人6650S换油及保养流程指引

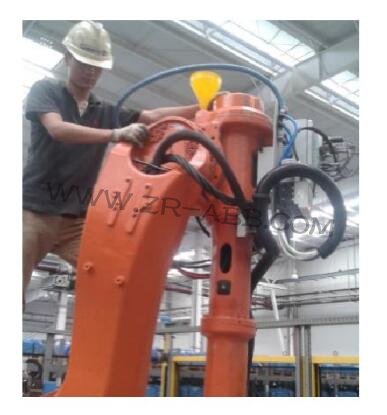

  ABB机器人6650S换油及保养流程指引二轴齿轮箱加油
  同一轴加油一样,观察孔有油溢出即为加满,之后拧紧堵头
                        ABB机器人6650S换油及保养流程指引
  ABB66505机器人换油及保养流程指引三轴齿轮箱加油

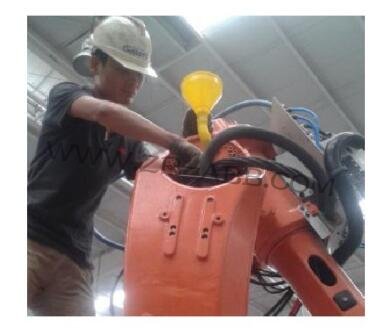

  三轴加油,注意机器人姿态
                              ABB机器人6650S换油及保养流程指引
  ABB机器人6650S换油及保养流程指引轴齿轮箱加油
  四轴加油,注意机器人姿态
                                 ABB机器人6650S换油及保养流程指引

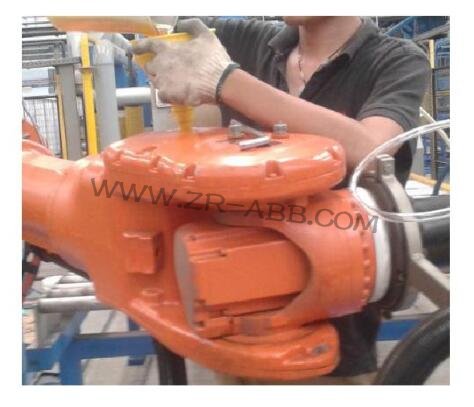

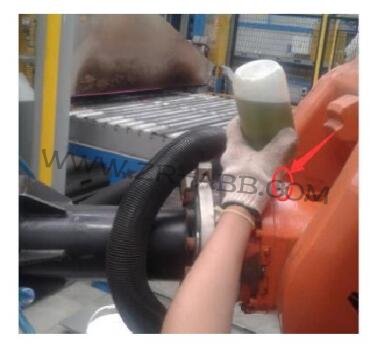

  ABB机器人五轴齿轮箱加油,注意五轴姿态
                                    ABB机器人6650S换油及保养流程指引
  ABB机器人六轴齿轮箱加油,注意6轴姿态
                             ABB机器人6650S换油及保养流程指引

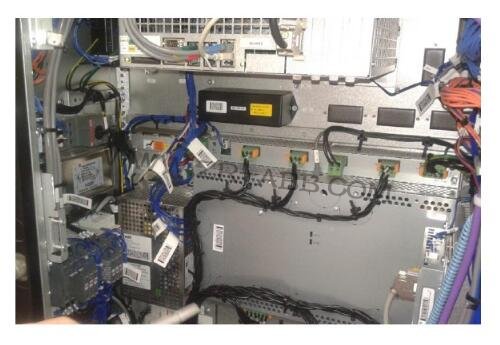

  ABB机器人控制柜检查清洁
                                ABB机器人6650S换油及保养流程指引

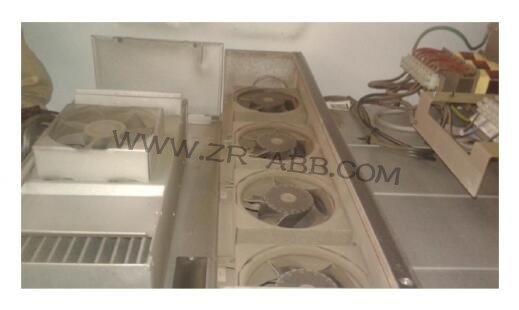

  ABB机器人控制柜尾部风扇打开清洁
                          ABB机器人6650S换油及保养流程指引

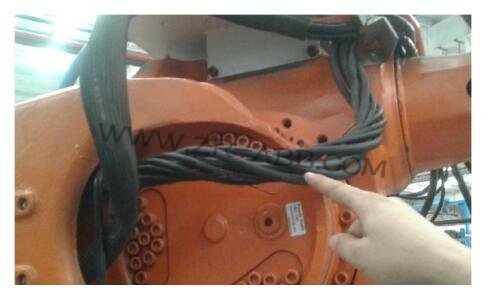

  检查机器人本体电缆磨损
                               ABB机器人6650S换油及保养流程指引
