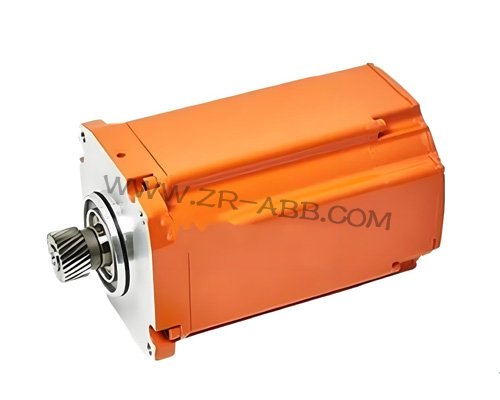

在ABB工业机械手长期连续作业场景中，伺服马达作为关节动力核心部件，振动异常是高频高发故障。轻微振动会降低轨迹精度与产品良率，剧烈振动会引发轴承碎裂、编码器偏移、传动部件疲劳损伤，甚至触发30047轴振动报警直接停机。我们将从现场快速诊断→分级拆解维修→参数优化校准→长效预防全链路展开，采用与传统维修文档完全不同的实战流程，聚焦可落地、可复现、可验证的ABB机械手维修操作，帮助技术人员快速定位根源、彻底消除振动、恢复设备稳定运行。

一、故障现场快速锁定：不拆机先定位90%故障源

维修第一步不是拆解，而是通过听、转、测、看四步快速筛查，避免盲目拆机扩大故障。

听声辨源：空载运行电机，高频金属摩擦声多为轴承滚道剥落；低频嗡嗡共振声多为安装偏心或参数失配；不规则抖动声多为编码器信号异常。

手动盘轴：断电释放制动后，匀速转动电机轴，感受阻力是否均匀。有卡顿、跳点、径向旷量，直接判定内部机械损伤；转动顺滑则优先排查电气与参数问题。

数据监测：通过示教器查看故障轴电流、温度、转速反馈，电流波动超±5%、温度超85℃、反馈值跳变，均为振动诱因。

外观检查：查看电机底座螺栓、联轴器护罩、电缆固定座，松动、位移、磨损都会引发传递振动，这类外部故障占比超30%，修复成本最低。

完成初步筛查后，将故障分为机械本体故障、传动连接故障、电气信号故障、系统参数故障四类，按“先外后内、先简后繁”原则逐级维修。

二、外部传动系统维修：消除传递振动源头

伺服马达振动并非全是电机本体问题，连接与安装缺陷是最易被忽视的高频原因，优先处理可大幅缩短维修时间。

联轴器精准修复

联轴器是电机与减速器的动力桥梁，弹性体老化、螺栓松动、同轴度偏差超0.05mm，会直接导致周期性振动。维修时先拆除护罩，更换磨损开裂的弹性缓冲垫，用扭矩扳手按原厂标准紧固连接螺栓，再用百分表校正同轴度，确保径向与角向偏差在允许范围内。校正后空载运行5分钟，振动明显减弱即修复有效。

安装基座与紧固维修

长期运行会导致基座螺栓松动、垫片变形、安装面不平，形成共振放大效应。维修需清理安装面杂质，更换老化垫片，按对角顺序分次紧固螺栓，保证基座水平度与刚性。对振动敏感的轴关节，可加装防震垫片，阻断振动传递路径。

负载与机械干涉排查

末端负载不平衡、导轨润滑不足、丝杠间隙过大，会让电机承受交变冲击负载，表现为带载振动加剧、空载明显减轻。ABB机械手维修时调整负载重心，清理导轨粉尘并加注专用润滑脂，校正丝杠预紧间隙，确保机械传动顺畅无阻力。

三、电机本体深度拆解维修：根治内部机械振动

外部修复后振动仍未消除，需对电机本体拆解维修，轴承损伤、转子失衡、扫膛是内部核心故障点，操作需在无尘环境下进行，保护精密部件。

轴承标准化更换流程

轴承是振动故障最高发部件，占内部故障的65%以上。维修步骤：做好端盖、线束位置标记→拆除端盖取出轴承→用轴承拉马平稳拆卸，禁止敲击损伤轴颈→选用同型号原厂双面密封轴承→轴承内部涂抹专用低温润滑脂，用量为内部空间1/3→热装或压装新轴承，确保过盈配合可靠→复装后手动盘轴，转动顺滑无卡顿为合格。更换后空载电流波动需≤5%，径向游隙控制在0.05mm内。

转子与轴系校正

转子永磁体松动、轴弯曲、异物附着会导致动平衡失衡，高速时振动急剧放大。维修时清理转子表面杂质，检查磁钢有无脱落、退磁，对弯曲轴进行校正或更换，修复后做动平衡检测，精度达到G2.5级方可装复，避免残留隐性振动。

定转子扫膛修复

端盖变形、轴承座磨损会引发定转子摩擦扫膛，伴随剧烈振动与焦糊味。维修时修复端盖精度，更换磨损轴承座，调整气隙均匀度，消除摩擦接触点，测试无刮擦后再进行电气检测。

四、电气与信号系统维修：解决反馈异常型振动

电气故障引发的振动无明显机械磨损，表现为低速爬行、高速抖动、报警跳变，核心是反馈失真与供电异常，需精准检测修复。

编码器系统维修

编码器是电机的“位置大脑”，插头松动、触点氧化、电缆破损、码盘污染，都会导致反馈信号跳变，引发伺服系统振荡。ABB工业机械手维修步骤：清理编码器插头氧化层，重新插拔锁紧→更换破损屏蔽电缆→清洁码盘表面粉尘→检查安装紧固度，消除径向跳动。修复后做零点校准，确保反馈值与实际转速完全同步。

供电与线束规范修复

三相电压不平衡、缺相、接地不良、动力线与信号线并行干扰，会导致电机输出力矩波动，引发振动。维修时检测输入电压，保证波动在±5%内；修复绕组短路、断路故障，绝缘电阻≥100MΩ；重新布线，动力线与信号线分离走线，屏蔽层可靠接地，消除电磁干扰。

制动系统检测

制动释放不完全、制动片磨损不均，会产生附加阻力，导致电机转动时抖动。维修时测试制动释放电压，清理制动片杂质，磨损超1mm立即更换，确保制动完全分离，无额外摩擦阻力。

五、伺服系统参数优化：软调试消除共振与振荡

机械与电气修复完成后，需通过参数整定消除系统共振与增益振荡，这是避免振动复发的关键步骤，也是ABB机械手维修的核心技术环节。

增益参数精细化调整

位置环、速度环增益过高，系统响应过强会引发高频振荡；增益过低则响应迟缓、定位不准。维修时先将增益降至初始值的50%，逐步上调至运行平稳无抖动，找到精度与稳定性的平衡点。

共振抑制参数设置

机械固有频率与电机运行频率重合会引发共振，通过示教器开启陷波滤波器，扫描共振频率点，设置对应滤波参数，快速消除共振振动。

加减速与滤波优化

加减速时间过短会引发启停冲击振动，适当延长加减速时间；增大速度反馈滤波时间常数，平滑指令信号，消除高频干扰引发的微小抖动。

惯量匹配优化

负载惯量与电机惯量不匹配（超5:1）会导致运行晃动，通过调整电子齿轮比、优化负载结构，提升惯量匹配度，增强运行平稳性。

六、维修后验收与长效预防机制

三级验收标准

空载低速运行10分钟→空载高速运行15分钟→带额定负载运行20分钟，全程无振动、无异响、无报警，电流、温度、精度达标，判定维修合格。

长效预防方案

建立定期维护台账，每3个月检查联轴器与螺栓，每6个月更换轴承润滑脂，每年做编码器校准与参数核查；规范设备操作，避免过载、急停急启，延长电机使用寿命。

故障归档总结

记录故障现象、维修步骤、更换部件、参数调整数据，形成专属维修案例，为后续同类故障提供快速参考，提升维修效率。

ABB机械手伺服马达振动过大，是机械、电气、安装、参数多因素叠加的综合故障，传统单一换件维修难以根治。通过采用全流程闭环维修思路，从现场筛查到深度拆解，从硬件修复到软件优化，层层递进消除振动根源，既保证ABB机械手维修彻底性，又兼顾设备长期稳定性。严格遵循标准化流程操作，既能快速恢复生产，又能降低复发概率，是工业现场伺服马达振动维修的高效实战方案。
