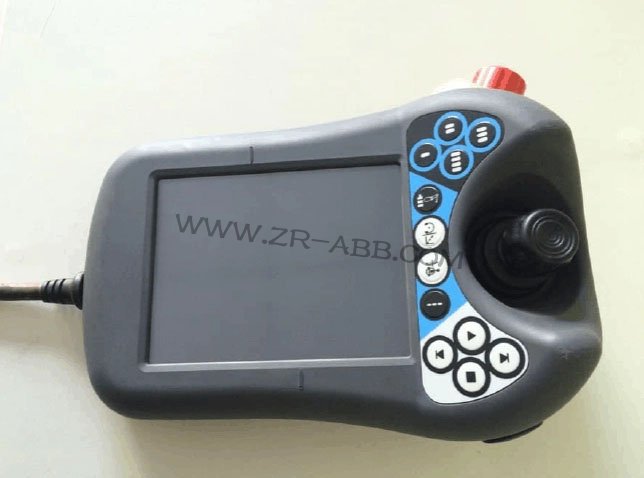

简介：白屏故障原因分析，ABB机器人示教器白屏故障可能由以下原因导致：……
一、白屏故障原因分析
1、内部问题
液晶面板驱动电路问题：驱动电路出现故障，无法正常驱动液晶面板显示图像，从而导致白屏。
液晶面板供电电路问题：供电电路故障，液晶面板得不到正常的供电电压，不能正常工作而白屏。
屏线接触不良：屏线连接液晶面板和主板，如果接触不良，信号传输受阻，会出现白屏现象。
主板控制电路问题：主板上的控制电路负责整个示教器的运行控制，若出现问题，可能导致示教器白屏。
1. 外部问题
视频线接触不良或损坏：视频线负责将图像信号从主机传输到示教器，如果接触不良或损坏，会导致示教器无法接收到正确的图像信号而白屏。
机器人控制柜内的主机故障：主机出现故障，无法正常向示教器发送图像数据，可能导致示教器白屏。
机器人控制柜内的主机内置的存储卡故障：存储卡故障可能导致数据无法正常读取和传输，进而引起示教器白屏。
示教器到机器人控制柜主机之间的网线松动：网线松动会影响示教器与主机之间的通讯，可能导致白屏。
二、维修步骤
1. 检查线路连接
首先检查示教器的电源线、视频线、网线等连接是否牢固，有无松动或损坏。如果发现松动，重新插拔确保连接紧密；如果发现线路损坏，需要更换相应的线路。
2. 检查电源供应
使用万用表测量屏线接口的供电电压是否正常。如果供电电压不正常，接着检查屏线输出端附近的保险电阻或保险电感是否开路或损坏。如果损坏，请更换损坏的元器件。
3. 检查硬件组件
拆开示教器的外壳，检查内部的电路板和元器件是否有明显的损坏或故障，如烧焦、短路等。如果发现有损坏的元器件，使用相同规格和型号的元器件进行更换。
检查液晶面板驱动电路中的时序信号、驱动信号是否正常。如果不正常，分别检查产生此信号的芯片的输出端信号、输入端信号及供电电压，来判断驱动芯片是否损坏。如果损坏，更换即可。
4. 软件恢复或升级
如果以上硬件方面的检查和
ABB示教器维修都没有解决问题，可能是软件故障所致。此时可尝试对示教器进行软件恢复或升级操作。
三、维修注意事项
在进行ABB机器人示教器白屏故障维修时，需要注意以下事项：
在维修前，务必断开机器人的电源，并将示教器从机器人上拆下，以确保安全。
准备好必要的维修工具和材料，如螺丝刀、万用表、示教器维修手册等。
在ABB
机器人示教器维修过程中，保持示教器的清洁和干燥，避免灰尘和水汽对电路板和元器件产生不良影响。
如果不具备相关维修经验，建议寻求专业维修人员的帮助，以避免因操作不当导致的设备损坏或人员伤害。
在使用新的元器件进行更换时，确保选择相同规格和型号的元器件，以确保维修后的示教器能够正常工作。
在重新装配示教器外壳时，确保所有元器件都已正确安装，避免出现松动或脱落的情况。
在测试示教器功能时，确保连接电源的电压和电流稳定且符合要求，避免对示教器造成损坏。
