DCS400直流调速器的末级触发电路

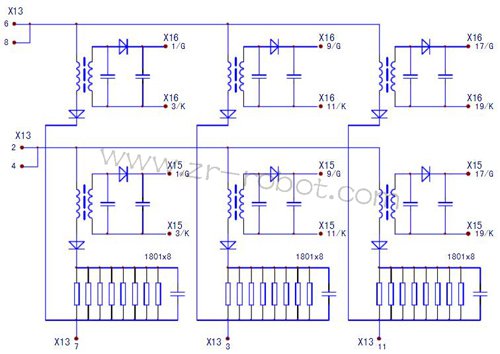

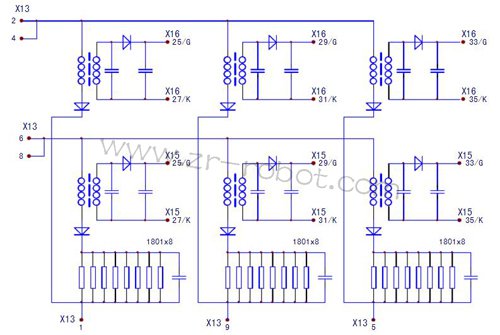

　　电源/驱动板一般安装有6路触发脉冲电路，另外还预留有另6路末级触发脉冲电路，散热器上的模块安装孔也预留有6块晶闸管的安装位置，以实现调速器控制负载电机二象限或四象限运行（从软件到硬件）的可兼容性。末级触发电路为两部分结构相同的电路，每部分电路由六路触发电路构成，上桥臂与下桥相对应相，如A+C-的的触发电路是呈并联关系的，此种“连接法”，使每路输出接逻辑算法控制输出，形成本桥臂触发脉冲与对应桥臂发送来的“补脉冲”的双触发脉冲输出，以形成三相全控桥输出电流的通路。因线路板采用贴片元件，故脉冲变压器一次绕组中串联的限流电阻，由8只电阻相并联，并在电阻上并联旁路电容提供交流通路，起到减小直流损耗又能能起到提升交流信号幅度的作用。



　　DCS400直流调速器的励磁板电路

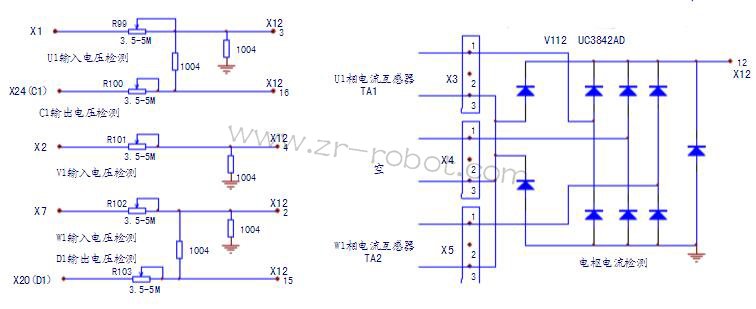

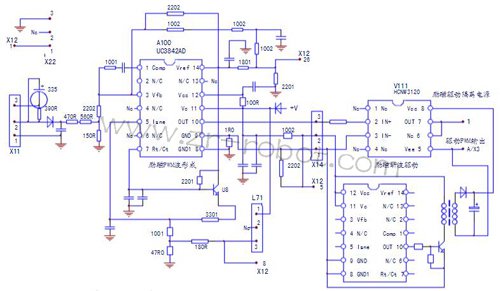

　　本机电路的信号测试端子及两线路板之间的连接信号电缆的端子，均以X端子（按序号）标示，但有的端子，如电流互感器X3端子为3个，其中一个为空端子，X1、X2、X7、X20、X24等端子为独立端子，只有一个引线端子，同时又是测试点。如果与实际电路板对照，更清楚各端子的去向。 从互感器来的电流检测信号，经X3、X5端子引入电源/驱动板上的三相桥式整流电路，整流为直流信号后，经X12的12端子输入CPU主板电路，供运行电流显示及过载报警与停机保护之用；X1、X2、X7对输入三相电压由R99、R101、R102（半可变电阻）和三只1M电阻分压和限流后，经X12排线端子送入CPU主板电路，作为电网基准同步信号和三相输入电压检测信号；X20、X24将三相全控桥输出电压引入线路板，经R103、R100整定后，由X12排线端子送入CPU主板，构成内部电压环控制和形成输出电压检测（报警）信号。 〔励磁电流控制电路〕两片UC3842开关电源振荡芯片和光耦合器HCNW3120组成了励磁电流控制电路，电路的构成和功能与常规移相触发电路有所不同，称之为脉冲宽度调制电路更为适宜。

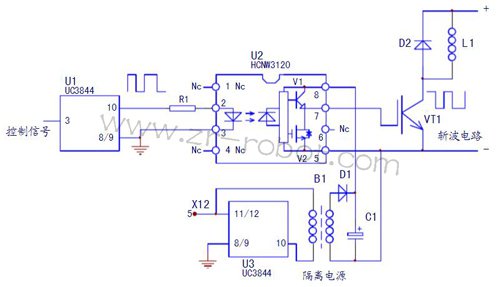

　　从端子L71输入的励磁检测信号2，一路经X12的8端子输入CPU主板电路，用作励磁电流显示和失磁停机保护；一路送入UC3844的电流检测信号输入脚5脚，用于过载时，电路停振保护。
