LORCH 洛驰T250焊机操作面板分析

日期:2020-07-17 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:操作面板 S1Mode按键在可用的焊接流程之间切换。 S2多功能显示屏显示所有参数值和信息。 S3材料按键从中选择待焊接的材料。该按键还有减少功能 (-),可以减少例如一个附属参数的值并选择特殊程序。 S4TT Save/P1按键保存一项任务 (Tiptronic)选择程序 P1 (Qu……

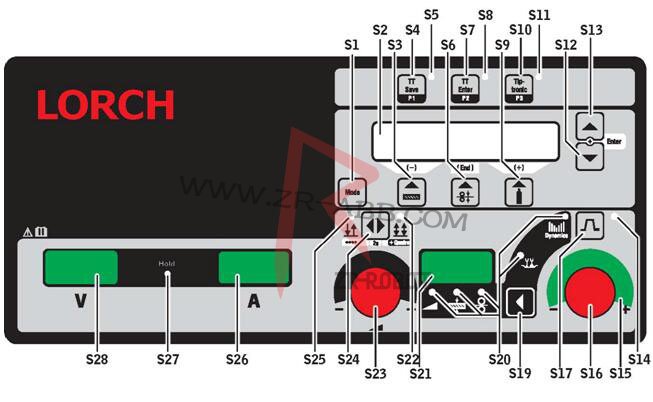

  操作面板
                LORCH 洛驰T250焊机操作面板分析
  S1“Mode”按键在可用的焊接流程之间切换。
  S2多功能显示屏显示所有参数值和信息。
  S3“材料”按键从中选择待焊接的材料。该按键还有“减少”功能 (-),可以减少例如一个附属参数的值并选择特殊程序。
  S4“TT Save/P1”按键保存一项任务 (Tiptronic)选择程序 P1 (Quatromatic)
  S5“TT Save/P1”指示灯
  S6“焊丝直径”按键选择待焊接金属丝的直径。该按键还有“结束”功能,操作该按键可以返回上一级菜单并选择特殊程序 (S 10 - S 01)。
  S7“TT Enter/P2”按键确认保存一项任务 (Tiptronic)选择程序 P2 (Quatromatic)
  S8“TT Enter/P2”指示灯
  S9“气体类型”按键选择所用的气体。该按键还有“增加”功能 (-),可以增加例如一个附属参数的值并选择特殊程序 (S 01 - S 10)。
  S10“Tiptronic/P3”按键开启或关闭模式 Tiptronic。选择程序 P3 (Quatromatic)
  S11“Tiptronic/P3”指示灯
  S12“向下”按键在各个附属参数之间切换。同时按下按键 S12 和 S13 具有确认功能 (Enter)。
  S13“向上”按键在各个附属参数之间切换。同时按下按键 S12 和 S13 具有确认功能 (Enter)。
  S14“电流下降”指示灯开启电流下降 (Downslop) 功能时亮起
  S15“电弧长度修正/焊丝修正”LED 指示灯给出修正值。若顶部、中部 LED 指示灯亮起,则已编程的电弧长度/焊丝送进速度保持不变,七段显示屏 S21 中显示“0”。若向左转动旋转脉冲编码器 S16,则会缩短电弧长度或降低焊丝送进速度,若向右转动旋转脉冲编码器 S16,则会延长电弧长度或提高焊丝送进速度。
  S16旋转脉冲编码器“电弧长度修正/焊丝修正/动力”动力设置。电弧长度/焊丝速度的修正(取决于附加菜单 - 电弧修正中的设置)。  在模式 Man.MIGMAG 和 SpeedArc 下设置焊丝速度。
  S17“电流下降”按键开启或关闭电流下降 (Downslope) 功能。
  S19“主要参数”按键在焊接电流、材料强度、送丝速度、电弧长度和动力之间切换,这些参数显示在七段显示屏 S21 中。
  S20“主要参数”指示灯指明七段显示屏 S21 中目前描述的是哪个主要参数。
  S21七段显示屏 S21显示主要参数,例如:焊接电流、材料厚度(单位:mm)、送丝速度(单位:m/min)、电弧长度修正或动力。
  S22“4 节拍/Quatro”指示灯开启功能 4 节拍/Quatro 时亮起。在 Quatro?matic 焊入模式下闪烁。
  S23用于设置焊接电流/材料厚度的旋转脉冲编码器 通过该旋转脉冲编码器设置所需的焊接电流或材料厚度。设置范围会根据所选的材料-焊丝-气体组合受到限制。在模式 Man.MIGMAG 和 SpeedArc 下设置焊接电压。
  S24“2 节拍/4 节拍/点焊/Quatro”按键在运行模式 2 节拍和 4 节拍之间切换。持续按住此按键超过 2 秒钟,将从 2 节拍切换到点焊运行模式,或从 4 节拍切换到 Quatro 运行模式。
  S25“2 节拍/点焊”指示灯开启功能 2 节拍时亮起。
  S26电流显示屏
  S27“Hold”指示灯
  S28电源显示屏
  焊接期间显示焊接电压和焊接电流的实际值。结束焊接后,“Hold”指示灯亮起,并显示结束焊接时最后的焊接电压和焊接电流值。若操作人员更改了规定的焊接设置(例如:焊接效率、程序、任务),则“Hold”指示灯熄灭,并显示电流和电压的给定值。
  进行短电弧焊接时,焊接期间测得的平均值(Hold 显示)可能会与设置的焊接电压/焊接电流值存在微小偏差。
  原则上该偏差值取决于实际的焊接过程。
  这是机器需要“内部调节”的符号,用以稳定焊接过程并提高可以实现的焊接质量。
