松下YD-350GL焊机报警指示灯亮维修

日期:2018-10-31 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:松下YD-350GL焊机报警指示灯亮时的对策: 1.温度、冷却水、输入过压指示灯亮: 1-1焊炬选择开关设在空冷时,报警灯熄灭。 (A)冷却水短缺,接入大于额定流量的冷却水(0.71/min) (B)赃物堵住流量开关和滤网,取出赃物,清理流量开关。 (C)流量开关引线……

    松下YD-350GL焊机报警指示灯亮时的对策:
  1.温度、冷却水、输入过压指示灯亮:
  1-1焊炬选择开关设在空冷时,报警灯熄灭。
  (A)冷却水短缺,接入大于额定流量的冷却水(0.71/min)
  (B)赃物堵住流量开关和滤网,取出赃物,清理流量开关。
  (C)流量开关引线断线,造成流量开关不工作。
  1-2却使焊矩选择开关设在空冷时,报警灯仍不熄灭。
  (A)交流输入电压低于或高于额定电压范围。
  (B)超负载持续率使用,使温度过高。打开焊机电源开关,等到温度下降后再使用。
  (C)温度继电器(TH)引线断线。
  (D)冷却风扇不转,或转速太低。
  (E)通风口被覆盖。
  (F)在JIGP板(ZUEPO997)上的紧急停止端子的短路线脱落。
  2.输出过压:
  2-1输出电缆卷曲
  (A)拉直输出电缆。
  (B)采用长度合适的电缆。
  (C)输出电缆盘绕直径应为大圆环。

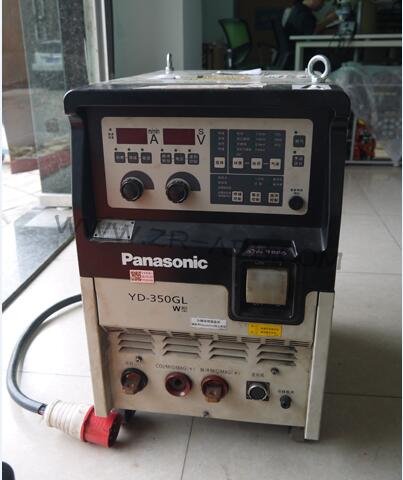

                   松下YD-350GL焊机报警指示灯亮维修
  2-2当焊枪开关按下时,异常指示灯亮。
  (A)P板ZEUPO880上的电阻R1,R2,R5或R6之一短路。
  2-3当焊枪开关未按下时,异常指示灯亮。
  (A)ZUEP1313上的PC4损坏。
  3.输入过压:
  3-1当焊枪开关按下时,异常指示灯亮。
  主回路中的元件如Q1.2.3.4,D1.2,3.4损坏。
  松下YD-350GL焊机维修检测晶体管的集电极(C)和发射极(E)、二极管阴极和阳极是否有短路现象。
  为防止主回路的其他元件的损坏,应进行下面的检测。
  (A)检查主回路的其他元件,因损坏的元件可能不止两个。
  (B)如果Q1、2损坏,那么P板ZUEP1220上的ZD1到ZD8有可能损坏。
  (C)如果Q3、4损坏,那么P板ZUEP1360上的ZD5到ZD12有可能损坏。
  如果断路器自动跳开,电源指示灯和异常指示灯都熄灭。在这种情况下,因为主回路中的元件可能损坏,应进行上面的全面检测。
  松下焊机维修,电路介绍:
  1-1一次逆变回路:
  初级侧电路是一种工作在15kHz下的IGBT全桥逆变电路。
  IGBT兼备功率场效应管MOSFET的高输入阻抗和超高速开关特性,以及双极型晶体管的大电流开关特性(高电流密度、低饱和电压)的优点。
    除了松下YD-350GL焊机维修,还有维修以下的型号
    松下焊机维修YD-350GR4
    YD-350KR2焊机维修
    松下焊机YD-280RK
    YD-250RT焊机
    YD-500GL维修
    YD-200KR
    YD-350FD
        YD-350FR
        YD-350FR2
    YD-350GP5
        YD-350GS
        YD-350RD
        YC-200BL3
         松下YD-350GL焊机报警指示灯亮维修,松下焊机维修等问题,如不能自行解决的可咨询广州子锐机器人技术有限公司帮你维修解决。


文章来源,工业机器人维修官网:www.zr-abb.com
