林肯氩弧焊机ASPECT375焊接电流不稳定维修

日期:2019-01-09 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:一、林肯氩弧焊机ASPECT 375焊接电流不稳定,不受控制,时大时……

    氩弧焊机维修分析
    一、林肯氩弧焊机ASPECT™ 375焊接电流不稳定,不受控制,时大时小。
  1、电位器接触不良或损坏;
  2、底板滤波电容漏电或损坏;
  3、带遥控转换开关放置在遥控位置;
  4、输入电缆或输出电缆过长过细引起电流不稳定;
  5、接插件接触不良或松断。

  二、林肯氩弧焊机电源开关打开指示灯亮,风机不转或转几下停了,按焊枪开关无反应。
  1、电源开关到底板接插线未插好;
  2、供电电压过高或过低,引起过压保护;
  3、电源输入线过细过长,造成电压不稳定,引起过压保护;
  4、主板主回路24V/30A继电器吸合不良,消磁电阻或热敏电阻阻值变大;
  5、上板辅助电源损坏,无DC24V输出;
  6、丢波时间内连续开关,导致启动电阻过热。
                        林肯氩弧焊机ASPECT375焊接电流不稳定维修
  三、开机正常,按焊枪开关有气出,红灯不亮,无高频。
  首先检查氩弧焊机输出端,拔掉高频控制线看,有无DC55V空载电压,如果有DC55V时,插上线看能否接触起弧,应重点检查高频起弧部分:
  1、上板到底板升压变压器接插线是否松断,变压器是否开路;
  2、高压硅粒、高压输出电容102/10K是否击穿损坏;
  3、高压放电嘴是否粘连,间隙过大或表面严重氧化;
  4、高频引弧器或接插线是否松断;
  5、高频控制继电器是否损坏,其供电电路是否正常;
  6、带ARC/TIG转换开关的开关是否良好;
  如果无DC55V输出时,应检查逆变电路是否正常工作:
  ①控制模块有无驱动信号输出;
  ②驱动转换、驱动模块是否正常工作;
  ③场管及主变和主电流连接线松断。

  四、开机指示灯亮,风机转,按焊枪开关无反应。
  1、焊枪开关或控制线松断;
  2、航空插座接触不良或连接线松断;
  3、底板整流滤波是否正常,主回路继电器有无吸合,有无DC307V输出。
  4、辅助电源坏或者电网电压过低。
  5、硅桥开路检查更换。

  五、开机正常,能起弧,但焊点发黑。
  1、检查电磁阀及其气管有无被异物堵塞;
  2、电磁阀损坏;
  3、电磁阀供电控制电路损坏;
  4、拆焊枪、气电接头,按焊枪开关,如果有气出则是焊枪损坏;
  5、焊枪电缆线导流能力差,散弧、偏弧等;
  6、钨针质量差、氩气不纯。

  六、开机跳闸
    1、整流硅桥短路;
  2、电源线松脱短路。

  七、氩弧焊机开机指示灯亮,风机转,按焊枪开关有气出,红灯亮。
  可能是逆变电路和引弧板故障(关机后先拔掉MOS板上引弧变压器的供电插头(靠近风机VH-03),开机按焊枪开关。
  a.如果红灯不亮,则是引弧变压器短路,也可能是增压起弧,二极管击穿。
  b.如果红灯亮,则是逆变电路有问题,关机再拔掉中板变压器,供电插头(靠近风机VH-07)开机按焊枪开关。
  C.红灯亮则是逆变板上个别场效应管损坏,同时应检查驱动模块有无元器件损坏。
  d.红灯不亮,则是中板变压器或整流管短路,变压器可用电桥检测其电感和Q值。
  C=0.9-1.6mh Q>35整流管逐个检查排除.

    林肯氩弧焊机型号:

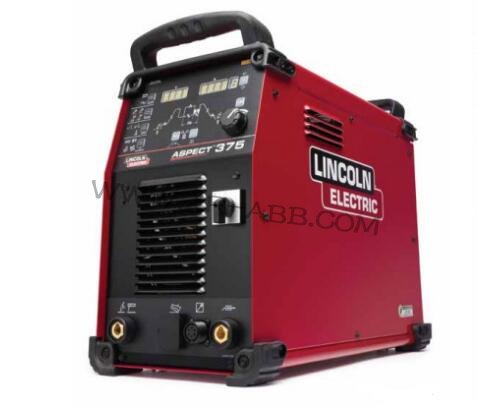

    林肯氩弧ASPECT™ 375焊机
    Invertec® 400 TPX林肯氩弧焊机
    氩弧焊机INVERTEC® CC400-TP
    Invertec® V270-T & V270-T Pulse焊机维修
    林肯焊机OPTIMARC® AC/DC 350-TP
