OTC焊机线路板P30099P故障报警维修

日期:2021-02-02 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:OTC焊机常见异常报警代码及维修方法,OTC焊机线路板P30099P故障报警维修: 异常代码 异常内容 解决对策 E- 000 端子[STOP]之间断开 确认外部连接用端子台TM5[STOP](3-4)是否断开。 解除异常需设置内部功能『 F4』(详情请见6.7.2.4 『 F4 』:自动/半自动模……

       OTC焊机常见异常报警代码及维修方法,OTC焊机线路板P30099P故障报警维修:

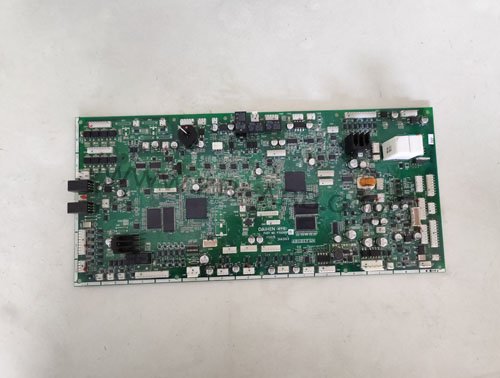

                    OTC焊机线路板P30099P故障报警维修
异常代码 异常内容 解决对策
E- 000 端子[STOP]之间断开

・确认外部连接用端子台TM5[STOP](3-4)是否断开。
・解除异常需设置内部功能『 F4』(详情请见6.7.2.4 『 F4 』:自动/半自动模式)。
E- 010 焊枪开关OFF等待 ・确认焊枪开关是否为ON状态
E- 020 点动送丝OFF等待 ・确认点动送丝是否为ON的状态。
E- 030~
037

USB通信异常关联 ・检查USB驱动器是否正常,连接是否正确。确认后重新连接 一次。
・重启电源异常消失。

E- 040~
042
启动时通信异常 ・重启电源异常消失。

E- 050~
059
控制板内通信异常

・重启电源异常消失。

E- 100 控制电源异常 ・检查+24V,±15V电源是否异常。
・重启电源异常消失。
E- 150 输入过电压 ・确认输入电压是否在342~418V的范围。
・重启电源异常消失。
E- 160 输入电压不足 ・ 确认输入电压是否在342~418V的范围。
・ 检查内部功能『 F20』的设置。(详情请见6.7.2.8 『 F20』:输入电压过低检测基准)
・ 重启电源异常消失。
E- 200 1次电流检出器异常 ・ 确认插件(P30099P_CN25)是否脱落或接触不良。
・ 重启电源异常消失。
E- 210  电弧电压检出异常 ・ 确认焊接电缆、电弧电压直接检出线是否断线或者短路。
・ 重启电源异常消失。
E- 220 1次侧主回路异常 ・ 确认IGBT是否损坏。
・ 重启电源异常消失。
E- 230 1次驱动异常 ・ 确认线路板 P30099P_CN21 ~ CN24插件是否正常。测试
P30099P_CH809~CH810间的电压波形(DC24V)是否正常。
・ 重启电源异常消失。
E- 240 2次电流检出器异常 ・ 确认线路板P30099P_CN29插件是否正常。
・ 重启电源异常消失。
E- 260 电压检出回路异常 ・ 确认线路板P30099P_CN27插件是否正常。
・ 重启电源异常消失。
E- 301 1次IGBT侧温度异常 ・ 确认线路板P30099P_CN11插件是否正常。
・ 是否超出额定负载持续率。
・ 周围温度是否过高。
E- 302 2次DR侧温度异常 ・ 确认线路板P30099P_CN12插件是否正常。
・ 是否超出额定负载持续率。
・ 周围温度是否过高。
