Telesis TMC420打标机控制器显示屏无显示维修

日期:2020-01-12 人气: 来源:www.zr-abb.com 作者:ABB机器人维修

简介:TMC420打标机控制器介绍 一、硬件 这是Telesis的专用打标控制器。耐高温,可放在工作现场,不需要空调(0-50℃环境),控制器抗震动,可安装在机器旁边(50HZ、0.2-1mm振幅),控制器有耐水、耐尘埃的全密封结构。TMC420打标机维修,因此TMC420是真正工业级……

    TMC420打标机控制器介绍
  一、硬件
  这是Telesis的专用打标控制器。耐高温,可放在工作现场,不需要空调(0-50℃环境),控制器抗震动,可安装在机器旁边(50HZ、0.2-1mm振幅),控制器有耐水、耐尘埃的全密封结构。TMC420打标机维修,因此TMC420是真正工业级的控制器。

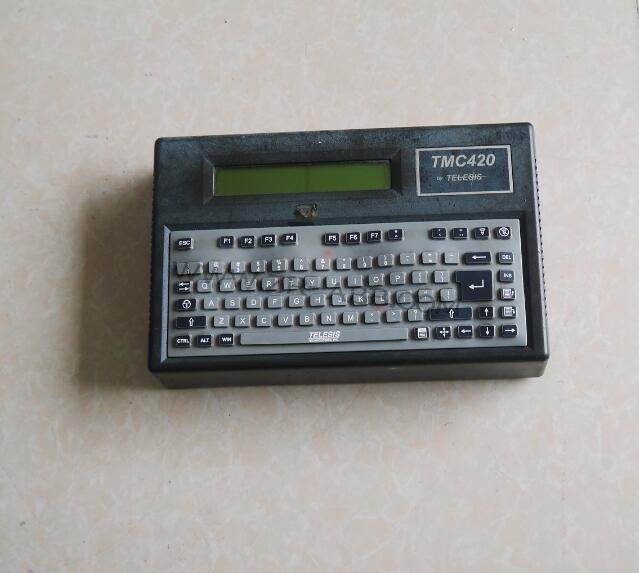

Telesis TMC420打标机控制器显示屏无显示维修
  1. TMC420打标机维修,在电气及软件上的特点如下:
  a)在TMC420打标机上有1个控制接口(Marking communication port),连接TELESIS打标头。
  b)在TMC420打标机控制器上有1个HOST接口DB25P[·于1.它是RS232/RS485通信方式,可以与上位微型计算机通讯,也可以连接条码扫描枪。
  这个HOST接口如果不连上位微型计算机,则可以直接连条码扫描枪。
  c)有1个24V直流输入/输出(I/0)接口,其中INPUT口6个,OUTPUT口6个,可以与西门子PLC连接通讯。
  d)有1个TTLI/0(DB9P)接口,可以与6个各种开关或传感器连接。
  e)有4行液晶显示器,显示打标的内容。
  f)有101个键全密封的,手感好,灵敏度高的键盘。
  g)在键盘上可以直接编程序,生成图形,字符,数字。自动生成日期,班次,序列号等。
  h)可以在TMC420里存放76个不同的程序,关机或断电后不会丢失,由锂电池支持,保存在FLASH存储器里。76个程序对应76种不同工件的打标内容或字体。
  i)由于不采用软盘、硬盘、CRT显示器,所以寿命长、可靠性高、占据空间小。
  1.操作状态:
  1.1TMC420控制器是高可靠的工业级控制器,长期关电源情形下,程序保存在FLASH存储器内,不怕外界干扰。
  1.2控制器有二种状态:operator(操作员)状态及 Supervisor(管理员)状态。二种状态又分online(联机)及offline(脱机)。只有在operator online(操作员)时才能真正打标。在operator online(操作员联机)状态,按shift键同时按PRINT(打印)键,打印针模拟打印但不会真正打印,在operator online(操作员联机)状态下,按PRINT(打印)键正式打印。发生紧急情况可按ABORT(停止打印)键中止打印。
  1.3当按过紧急停止ABORT(停止打印)键后,显示屏上会告诉用户,程序已停止,要恢复程序必须按F1键。
  1.4液晶显示器虽然只显示四行,但整个系统是在多级菜单下工作的。
  1.5420有软程序开关,不管Operator online(操作者联机模式)或Supervise online(管理者联机模式)请用F2-0N/OFF键,每按F2一次,软开关就动作一次,打标头会自动复位。
  Operator(操作者)状态下
  F1-LEVEL(控制器的状态切换)F2-ON/OFF(在线/离线状态切换)F3-Load(调用程序)F4-Park(移针头到停止位置)F5-Perpos(移针头到打标起始位置)其中F3-Load是调用程序:
  F1 F2 F3F4F5F6按NEXT又有6个F1,F2,F3,F4,F5,F6程序共有75个程序
  Supervisor状态下
  F1-LEVEL(控制器的状态切换)
  F2-ON/OFF(在线/离线状态切换)
  F3-Load(调用程序)
  F4-Park(移针头到停止位置)
  F5-Perpos(移针头到打标起始位置)
  F6-Design(设计程序)
  F7-Setup(系统参数设置)
  其中F6-Design有7个子功能:
  F1-LOAD(建立新程序)F2-SAVE(保存新程序,并可重新命名)F3-EDIT(编辑当前程序的文本内容)F4-ADD(增加一行当前程序的文本内容)F5-TEST(测试当前程序是否超出工作范围)F6-DEFINE(设置当前程序的所有属性,包括停止点、起始点、系列号、文本格式的设置)F7-MANAGER(删除已保存的程序)
  其中F7-SETUP有7个功能:
  F1-MARKER(打标头的属性设置)F2-TIME/DATE(系统时间的设置)F3-HOST(通讯协议设置)F4-USER(系统班次、月、年的编码,序列号及班次时间设置)F5-UNIS(系统单位设置米/英寸)F6-STARTUP(开机后系统状态及调用的初始程序名)F7-PASS(系统密码的设置)其中F8-MAINT有3个功能:
  F1-J0G F8-MAINT F2-PULSE
    Telesis TMC420打标机控制器显示屏无显示维修,TMC420打标机不能打印,TMC420打标机Ram出错,TMC420打标机通讯故障等问题,如不能自行解决的,可以咨询广州子锐机器人技术有限公司帮你维修解决。
