简介：1、ABB机器人示教单元 2、马达上电按钮(带显示灯)： 显示灯常亮，机器人已上电，待命状态。 显示灯闪烁(1Hz)，机器人未上电。 显示灯急促闪烁(4Hz)，机器人未同步。 3、ABB机器人急停按钮： 4、操作模式选择器(带钥匙)： （1）自动模式：用于正式生产，编辑……
2、马达上电按钮(带显示灯)：
显示灯常亮，机器人已上电，待命状态。
显示灯闪烁(1Hz)，机器人未上电。
显示灯急促闪烁(4Hz)，机器人未同步。
3、ABB机器人急停按钮：
4、操作模式选择器(带钥匙)：
（1）自动模式：用于正式生产，编辑程序功能被锁定。
（2）限速模式：<250mm/s用于机器人编程测试。
（3）手动全速模式：只允许专业人员在测试程序时使用。一般情况下，避免使用这种运动模式。(选配项
5、ABB机器人运行时间计时器：
显示机械手马达上电，刹车释放的总时间。为
机器人维修与保养提供数据。

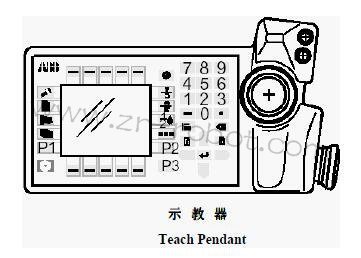

ABB示教器功能：

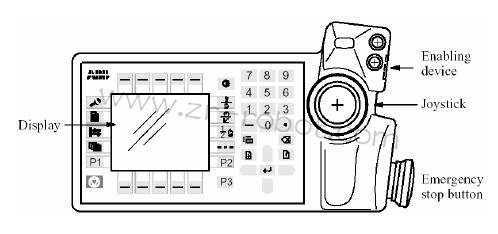

1、功能显示
Emergencystopbutton(E-Stop):急停开关。
Enablingdevice:使能器。
Joystick:操纵杆。
Display:显示屏。

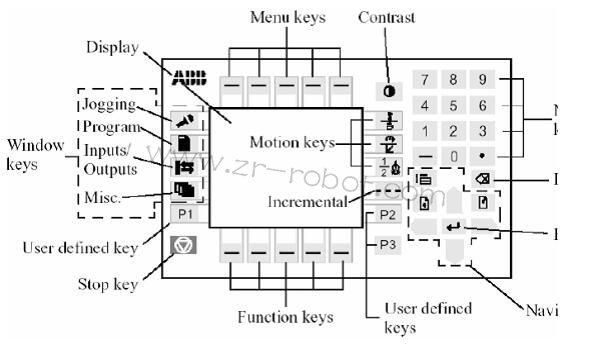

2、窗口键：
Jogging -操纵窗口手动状态下，用来操纵机器人。显示屏上显示机器人相对位置及当前座标系。
rogram-编程窗口手动状态下，用来编程与测试。所有编程工作都在编程窗口中完成。
Input/Outputs-输入/输出窗口显示输入输出信号表与其数值。可手动给输出信号赋值。
Misc.-其他窗口：包括系统参数、服务、生产以及文件管理窗口。
3、导航键：
List -切换键将光标在窗口的几个部分间切换。(通常由双实线分隔)
extPage-向下翻页键将光标向下快速移动。
reviousPage-向上翻页键将光标向上快速移动。
Uparrows-光标上移键将光标向上单步移动。
Downarrows-光标下移键将光标向下单步移动。
Leftarrows-光标左移键将光标向左单步移动。
Rightarrows-光标右移键将光标向左单步移动。
4、运动控制键：
MotionUnit-运动单元切换键手动状态下，操纵机器人本体与机器所控制的其他机械装置(外轴)之间的切换。
MotionType1-运动模式切换键1直线运动与姿态运动切换键。
直线运动是指机器人TCP沿座标系X、Y、Z轴方向作直线运动。
姿态运动是指机器人TCP在座标系中X、Y、Z轴数值不变，只沿着X、Y、Z轴旋转，改变姿态。
MotionType2-运动模式切换键2单轴运动选择键。
·第一组：1、2、3轴
·第二组：4、5、6轴
Incremental-点动操纵键
启动或关闭点动操纵功能，从而控制机器人手动运行时速度。
5、其他键：(Otherkeys)
top-停止键停止机器人程序运行。
Contrast-光亮键调节显示器对比度。
MenuKeys-菜单键显示下拉式菜单(热键)，共有五个菜单键，显示包含各种命令的菜单。
Functionkeys-功能键直接选择功能(热键)，共有五个功能键，直接选择各种命令。
Delete-删除键删除显示屏所选数据，机器人操作时，所要删除任何数据、文件、目录等，都用此键。
