简介：当SMB板短路时，ABB机器人通常会表现出一些明显的故障现象。例如，机器人关节运动异常，可能出现卡顿、抖动或者完全无法运动的情况。同时，机器人控制系统可能会报出与SMB板相关的错误代码。万用表是检测SMB板是否短路的常用工具。可以通过测量板上关键电路……
在

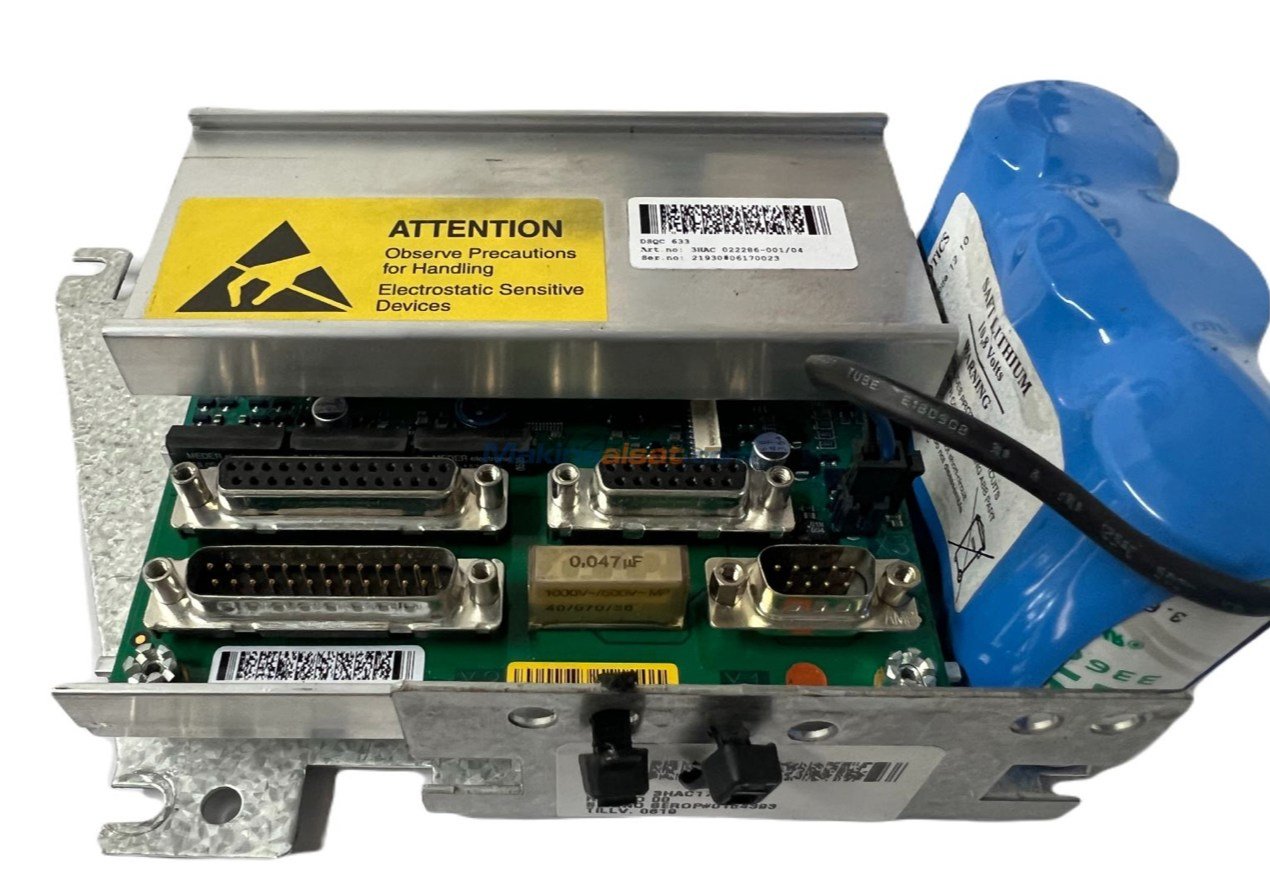

ABB机器人系统中，SMB板（串行测量板）是关键部件。它负责收集和传输机器人关节的位置、速度等重要数据。如果SMB板出现短路故障，会导致机器人无法准确获取自身关节的状态信息，从而影响机器人的正常运行。这属于严重的机器人故障，需要及时进行
ABB机器人维修。
故障诊断
当SMB板短路时，ABB机器人通常会表现出一些明显的故障现象。例如，机器人关节运动异常，可能出现卡顿、抖动或者完全无法运动的情况。同时，机器人控制系统可能会报出与SMB板相关的错误代码。
万用表是检测SMB板是否短路的常用工具。可以通过测量板上关键电路节点之间的电阻值来判断是否存在短路情况。如果电阻值异常低（接近0欧姆），则很可能存在短路。
在进行检测时，需要先将机器人断电，并断开与SMB板相连的所有线路，以确保测量的准确性。这一步骤在整个ABB机器人维修过程中非常关键。
元件检查与更换
如果确定是电气元件损坏导致的短路，需要对板上的可疑元件进行逐一检查。对于损坏的电容、电阻等元件，可以使用相同规格的元件进行更换。在更换元件时，要注意焊接技术，确保焊接牢固且无虚焊情况。这是
机器人SMB板维修的重要环节。
在整个过程中，要遵循严格的静电防护措施，避免因静电损坏其他电子元件。这也是进行
ABB机械手维修时需要注意的细节。
线路修复
如果是线路连接问题导致的短路，需要修复破损的电缆或者重新连接松动的接口。对于破损的电缆，可以使用绝缘胶带进行包扎或者直接更换电缆。对于接口问题，要确保接口引脚清洁、无弯曲，并且连接牢固。
在修复线路后，要再次使用万用表进行检测，确保短路问题已经解决。这是保障ABB机器人维修质量的必要步骤。
系统测试
在完成元件更换和线路修复后，重新连接SMB板，并给ABB机器人上电。然后进行系统测试，包括机器人关节的运动测试、位置精度测试等。
如果机器人能够正常运行，且控制系统不再报出与SMB板相关的错误代码，那么此次机器人SMB维修就算成功。如果仍然存在问题，则需要重新检查维修步骤，进一步排查故障。这也是整个ABB机器人维修过程中的关键一环。
ABB机器人串行测量SMB板短路是一种较为复杂的机器人故障，需要进行细致的故障诊断和专业的维修。通过准确的故障判断、合理的维修步骤以及严格的测试流程，可以有效地解决SMB板短路问题，使ABB机器人恢复正常运行，保障工业生产的顺利进行。
