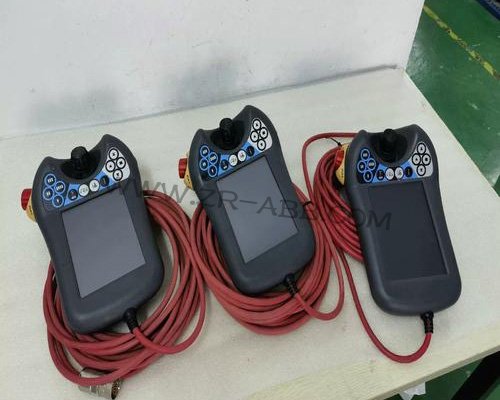

ABB机器人示教器是人机交互唯一操作终端，设备手动点动、程序编辑、参数修改、故障复位全部依托示教器完成，整机开机无任何灯光亮起、屏幕无背光点亮、按键无反馈，整机完全黑屏静默，是车间机器人突发停机高频故障。该故障不会在控制柜本体生成故障代码，运维人员无法依靠报警信息定位问题，多数现场直接更换整台示教器，产生较高备件成本。结合现场ABB机器人维修实操经验，顺着供电传输逆向路径排查故障点位，可以精准锁定线路、接口、板卡各类损伤问题，依托板级维修即可恢复设备正常使用功能。



现场示教器开机无反应可以分为三种细微状态，肉眼即可区分，方便维修前期快速划分故障范围。第一种为彻底静默无任何反馈，电源按键长按短按均无指示灯闪烁，屏幕始终保持熄灭状态，整机没有任何通电迹象。第二种为瞬间闪断上电，按下开机键指示灯短暂亮起随即立刻熄灭，无法维持稳定供电。第三种为机身内部有微弱电流运行声响，屏幕和外部指示灯依旧无任何可视反馈，属于内部主板工作、显示支路损坏的隐性故障。三种状态故障根源不同，维修切入点需要分开处理。



结合车间长期使用环境，梳理示教器无开机反应的真实损伤诱因，贴合现场实际工况分析损伤逻辑。日常生产中操作人员频繁拖拽弯折通讯线缆，线缆根部反复受力，内部铜线出现断裂，供电与通讯信号同步中断；车间搬运、磕碰导致示教器外壳受压形变，挤压内部主板与屏幕排线，造成板卡焊点脱落、接口虚焊；控制柜长期运行灰尘堆积，示教器母座接口氧化积尘，供电接触电阻变大，无法稳定传输工作电压；车间电网波动冲击控制柜内部供电回路，后端示教器供电保险熔断，切断前端供电来源。



ABB机器人维修采用控制柜端逆向溯源检测方式，区别于常规先拆示教器的排查思路，减少不必要拆机损伤。保持机器人控制柜正常上电状态，不拔除原有通讯线缆，使用万用表测量控制柜示教器端口输出电压，核对原厂标准供电数值。端口无电压输出，故障源头锁定在控制柜内部供电回路与保险元件，无需拆解示教器本体；端口电压输出正常，说明控制柜供电完好，故障集中在通讯线缆或者示教器机身内部，后续再开展外设与本体检修，大幅缩减维修排查时间。



控制柜端口无电压输出的维修，重点处理后端供电回路与保护元件。打开控制柜柜门，找到示教器专属供电支路，查看支路贴片保险完好状态，电网浪涌冲击最容易造成保险熔断，直接更换同规格原厂保险即可恢复端口供电。同步检测控制柜内部供电端子排，清理端子氧化层，紧固松动接线端子，避免端子接触不良导致供电中断。完成更换与紧固后复测端口电压，电压回归标准区间即可完成控制柜侧维修作业。



控制柜供电正常，需要检测中间转接通讯线缆，线缆故障占示教器不开机故障六成以上。重点检测线缆两端水晶接头与航空插头，查看针脚是否弯曲、氧化、退针，针脚形变会直接阻断供电传输。检测线缆手柄根部弯折位置，这里是铜线断裂最高发区域，外观外皮完好但内部芯线断路，肉眼无法直接识别。更换完好备用通讯线交叉测试，设备可以正常开机，直接更换整条专用通讯线缆即可解决故障，无需拆解示教器内部结构。

供电端口和连接线全部正常，故障存在于示教器机身内部，按照外层配件、内层主板分层开展ABB机器人维修。拆卸示教器外壳固定螺丝，平稳分离上下壳体，全程避免撬动屏幕造成二次损坏。首先目视检查机身内置屏幕排线、按键板排线，机器人长期震动容易导致排线松动脱落，重新牢固插接所有排线，清洁排线接口氧化污渍，再次通电测试。排线复位后依旧不开机，再深入检修内部电源板与主控主板。



示教器内部电源板是整机供电核心，也是机身最易损坏的板卡，针对性开展电源板维修。直观查看电源板表面高压电容是否鼓包漏液、板载芯片是否发黑烧蚀，测量板卡输入输出电压数值，判断电压转换是否正常。输入端电压正常，输出端无电压输出，说明电源电压转换芯片损坏，更换对应电源管理芯片。板卡焊点受冷热交替出现开裂虚焊，对全部电源回路焊点重新补焊，修复断路电路。



针对按键按下闪一下随即黑屏的故障维修，重点检修主板储能电容与稳压回路。这类故障代表主板可以瞬时接收电压，但是无法持续稳压供电，储能电容容量衰减无法维持整机运行电压。更换老化失效的储能电容，修复主板稳压电路，保证上电后电压可以持续稳定输出，解决开机瞬间断电问题。



机身有电流声响但是屏幕无显示的隐性故障维修，无需检修主板供电，单独修复屏幕背光驱动电路与显示排线即可。整机主板已经正常启动，故障局限在显示支路，更换损坏背光驱动元件，重新压紧屏幕高清排线，无需改动主板程序即可恢复屏幕画面显示。



所有硬件维修焊接完成后，清理板卡表面残留锡渣与灰尘，避免微小导电杂质造成微短路。组装示教器整机外壳，紧固全部固定螺丝，随后接入控制柜进行基础上电测试，观察指示灯与屏幕启动状态。硬件修复完成后存在系统程序错乱概率，借助专用调试工具重新刷写适配本机型号的原厂系统固件，匹配控制柜通讯协议，杜绝后期通讯连接失败问题。



整机维修完成后执行连续通电老化测试，模拟车间全天作业工况，持续通电运行四小时，反复按压开机按键、切换操作界面，观察是否出现重启、黑屏、断电复发问题。老化测试无异常后，连接机器人本体进行实际联动操作，测试手动点动、程序调用、参数修改全部功能，确认示教器可以完全适配机器人控制系统。



结合故障产生原因制定现场防护措施，降低示教器再次损坏概率。日常使用规范拖拽线缆，避免线缆根部反复大幅度弯折；摆放示教器时加装缓冲防护垫，减少磕碰挤压损伤；定期清理控制柜示教器接口灰尘，保持接口导通良好；车间电压不稳定区域加装简易稳压装置，削弱电网浪涌对板卡的冲击。



ABB示教器开机无反应故障大多集中在后端供电、转接线缆、内部电源板三类位置，主板主控芯片彻底损坏的概率极低。采用由后向前逆向ABB机器人维修思路，可以快速区分外部线路故障和机身内部硬件故障，减少盲目拆机带来的二次损伤。低成本板级维修替换整机更换方案，既能快速恢复机器人操作功能，缩短产线停机时间，也能有效控制车间日常机器人维修成本。
