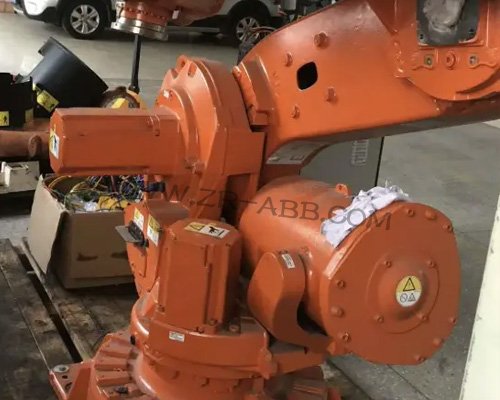

ABB六轴工业机器人大臂后侧搭载液压平衡缸，主要用于抵消大臂自重负载，分担伺服电机运行扭矩，保证机器人上下俯仰动作平稳，减少关节电机负荷损耗。日常现场作业中，工装摆放偏移、轨迹程序点位偏差、外部异物阻挡、机械臂姿态越限，都会引发平衡缸直接撞击机身基座、大臂钣金或者周边工位配件。碰撞发生后机器人会立刻触发硬件报警锁机，大臂俯仰卡顿、运动异响加剧，严重时造成活塞杆变形、密封结构破损、缸体开裂，仔细排查碰撞诱因并针对性处理硬件损伤，即可完成ABB机器人维修。



机器人程序轨迹不合理是现场最常见的碰撞诱因，编程时未预留安全运动余量、大臂俯仰限位设置不当，机械臂下行或上行过程中，平衡缸没有足够避让空间，直接和机身结构发生硬性撞击，日常做好程序点位复核与软限位校准，就能降低故障概率，简化ABB机器人维修工作量。很多现场调试人员为压缩作业行程，刻意缩小大臂运动安全区间，忽略平衡缸外置凸出结构的占用空间，机器人自动运行至极限点位时，平衡缸来不及避让，反复发生轻微磕碰，长期积累后损伤缸体结构，单次重度碰撞还会直接造成活塞杆弯曲变形。



工位周边异物遮挡带来的突发碰撞，属于无规律现场故障，这类问题无法依靠程序提前规避，也是ABB机器人维修易忽略的隐患点。机器人作业区域散落工件边角料、工装夹具移位凸出、防护护栏变形内凹，都会侵占机械臂运动空间，平衡缸跟随大臂摆动时，直接撞击外来障碍物。这类碰撞随机性强，报警突发且无前期征兆，单次撞击力度大，极易造成平衡缸外部防护外壳破损，内部液压油路受到冲击，出现后续渗油、压力不足等连带问题。



机器人本体机械原点偏移，会让实际运动角度和系统程序设定角度出现偏差，程序判定处于安全姿态，实际机械臂已经超出安全限位，平衡缸随之发生错位碰撞。设备长期重载运行、关节减速机间隙变大、断电后人工撬动机械臂，都会造成原点数据偏移，系统运动逻辑和实际机械动作不同步。单纯复位报警无法解决根源问题，只有重新标定机械原点，匹配实际运动行程，才能彻底杜绝这类隐性碰撞故障。



碰撞发生之后，第一步需要直观检查平衡缸外观损伤状态，肉眼查看缸体外壳划痕、凹陷、开裂情况，观察活塞杆是否出现弯曲、掉漆、偏心磨损痕迹，外观检测可以快速判定故障轻重程度。轻度磕碰仅损伤外部防护壳体，不影响内部液压压力与伸缩行程，无需拆解缸体大修；重度碰撞会直接挤压活塞杆，导致伸缩卡顿、回位不畅，机器人大臂俯仰动作出现明显迟滞，需要拆解检修内部液压组件。

平衡缸内部液压压力突变，是碰撞之后最常见的次生故障，撞击冲击力会传导至缸体内部，造成内部压力阀错位、密封油封挤压变形，液压压力出现异常波动。压力不足时平衡缸无法有效支撑大臂自重，机器人空载运行也会出现大臂下坠现象，伺服电机负载电流持续飙升；压力过高又会加剧关节传动负荷，触发驱动器过载报警，ABB机器人维修时需要同步检测缸体内部液压数值，校准压力阀参数。



大臂连接支座形变也是碰撞带来的隐性损伤，冲击力不仅作用于平衡缸本体，还会传导至两端固定支座，支座轻微形变后，平衡缸安装同轴度被破坏。后续机器人运行过程中，即便没有外物碰撞，平衡缸伸缩过程也会出现单边受力，运行异响持续存在，还会加速活塞杆油封单边磨损，慢慢出现液压油渗漏问题，精准校正支座形变，才能保障平衡缸运行同轴度达标。



针对程序点位错误、软限位设置不当引发的碰撞故障，重新优化机器人运动轨迹，放大机械臂俯仰安全余量，修正不合理转角与极限点位，同步调整系统内部大臂软限位参数，让软限位数值提前于硬件机械限位。从程序层面约束机械臂运动范围，从源头避免平衡缸触碰机身结构，用低成本调试方式规避重复性碰撞问题，减少硬件检修成本。



处理工位异物导致的突发碰撞，全面清理机器人运动半径内所有杂物，重新校准工装安装位置，矫正变形工位防护结构，划定专属安全运动区域。日常巡检增加机械臂周边空间检查项目，提前排查凸出障碍物，避免突发硬性撞击损伤平衡缸硬件，日常精细化巡检可以大幅减少意外故障发生频次。



针对原点偏移引发的错位碰撞，执行机器人六轴机械原点标定，修正系统内部轴系运动参数，让程序指令和机械实际动作保持一致。标定完成后进行单轴点动测试，手动控制大臂全程俯仰运动，观察平衡缸全程伸缩状态，确认无卡点、无近距离摩擦、无异常撞击声响，再投入自动运行模式。



重度碰撞造成活塞杆变形、油封破损、液压泄压、支座形变等硬件损伤时，更换变形活塞杆与老化密封油封，重新加注原厂专用液压油，校正两端安装支座同轴度。ABB机器人维修完成后，开展单轴点动测试、空载全程轨迹运行、满载模拟生产三道测试流程，全程监听运行异响、监测液压压力数值与电机负载电流，确认无碰撞报警、无卡顿下坠、无液压渗漏。完善机器人日常点检规范，定期核查机械原点、软限位参数与周边工位环境，全方位防护平衡缸运行安全，保障ABB机器人大臂运动平稳稳定，维持自动化产线连续作业能力。
