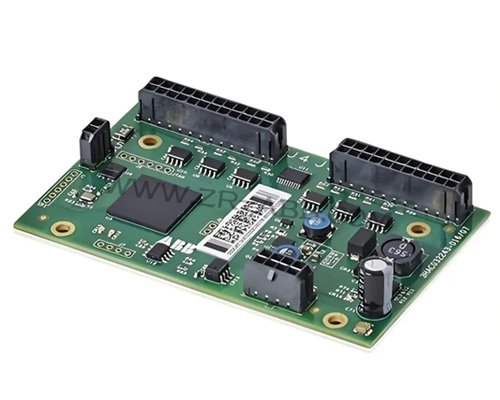

ABB机器人控制柜内部搭载专用通讯板卡，承担设备信号交互、数据传输、系统联动的核心作用，是机器人主机与外部工装、传感器、上位系统数据互通的关键载体。长期处于车间复杂工况环境中，板卡电路、接线端口、线路触点容易出现电气异常，短路故障是较为常见的硬件问题。通讯板出现短路问题后，设备会出现信号中断、系统报错、联机失效等现象，严重时无法正常开机启动，做好日常故障处理是车间设备运维重要的ABB机器人维修。



通讯板短路故障的呈现形式具备差异化特征，可根据设备报错状态与运行表现区分故障程度。轻微短路状态下，机器人可以正常启动，但间歇性出现通讯中断、信号闪断、外设失联等问题，重启设备后可短暂恢复正常。中度短路会让系统固定弹出硬件故障代码，设备无法进入待机状态，无法执行任何手动与自动操作。严重短路会触发控制柜电源保护，整机断电停机，伴随端口发热、线路微损的情况，运维人员可通过现场状态快速判断故障层级并开展ABB机器人维修。



车间工况环境带来的侵蚀与污染，是诱发通讯板短路的主要外部因素。生产区域漂浮的金属粉尘、焊接烟尘会持续进入控制柜内部，长期堆积在通讯板电路引脚、插槽与线路焊点位置，细微导电粉尘堆积过量后，会在相邻电路引脚之间形成导电通路，造成板卡微短路。车间空气湿度偏高时，水汽附着在电路板表层，会稀释板面污渍形成弱导电层，加剧电路导通异常，这类环境诱因是排查阶段需要重点关注的维修环节。



线路敷设不规范与线束破损，会直接引发通讯板端口短路问题。通讯信号线长期弯折、挤压、拉扯，外皮绝缘层会出现磨损、开裂，内部铜线裸露，多股线芯触碰或对接外壳接地位置，会造成端口短路。接线过程中线序错乱、多余线芯残留、端子压接不规整，也会让相邻信号回路形成互通，打破电路正常运行状态。现场加装外接设备时的不规范接线，会改变原有电路负荷，提升短路故障的发生概率，这类人为因素在维修排查中占据较高比例。



ABB机器人维修排查需要优先关注板卡自身元件老化带来的短路隐患，电路元件损耗属于设备运行的正常物理现象。通讯板长期通电运行，板载电容、电阻、信号芯片等元件会出现性能衰减，部分元件老化击穿后会形成通路短路，改变电路电流传输状态。长期电气波动、瞬时电压冲击，会加速元件老化速度，造成局部电路击穿、烧蚀，板面出现细微烧点、发黑痕迹，持续影响整个通讯模块的运行稳定性。

控制柜散热异常与积热问题，会间接加重通讯板电气故障的发生概率。柜内散热风道堵塞、散热风扇运转低效，会让热量长期堆积在板卡区域，高温环境会降低电路板绝缘性能，加速板面材质老化。高温状态下电路负载能力下降，电流传输稳定性变差，容易出现局部电路过载导通，形成隐性短路故障。这类隐性故障不会持续报错，会随温度变化间歇性触发，增加日常故障排查难度，需要结合工况环境综合排查。



故障排查需遵循断电作业原则，按照从外到内的顺序逐步检测，规避盲目拆解带来的二次损伤。断开机器人总电源，等待柜内电容残余电量完全释放，打开控制柜柜门观察通讯板外观状态，查看板面是否存在发黑、烧蚀、鼓包、引脚氧化等可视损伤。逐一检查通讯端口接线紧固状态，梳理整条通讯线束外观，排查绝缘层破损、线芯外露、线束挤压等问题，通过基础外观筛查锁定大部分显性故障。



外观排查无明显异常的情况下，可借助万用表开展通断检测，精准定位隐性短路点位。分别测量各信号端口、电源引脚、接地线路的通断数值，对比设备标准参数区间，判断是否存在异常导通、阻值偏低等短路特征。ABB机器人维修中分段隔离外接通讯线路，逐一排查外部线路短路与板卡本体短路问题，区分故障来源，为后续处理方案提供准确依据，提升整体检修效率。



针对线路破损、接线不规范引发的端口短路，可通过线路整改的方式完成故障修复。剥离破损老化的线束，更换同规格屏蔽信号线，规整线路敷设路径，规避弯折、挤压、摩擦点位。重新规范压接端子，清理多余线芯，修正错乱线序，保证接线规整紧实。完成整改后再次测量线路通断参数，确认无短路异常后，方可接入通讯板端口投入使用，杜绝线路问题反复诱发故障。



板面粉尘、污渍堆积引发的微短路，可通过专业清洁养护的方式解决。使用专用电路板清洁剂对通讯板板面、引脚、插槽位置进行全面清洗，彻底清除导电粉尘、油污与氧化杂质，待板面完全风干后，检查电路绝缘状态，恢复电路板正常的电气隔离性能。日常定期的柜内清洁，能够有效减少此类微短路故障的发生，维持板卡长期稳定运行。



板载元件击穿、板面烧蚀引发的本体短路，需要开展部件更换与板面修复工作。轻微烧损的板面可做打磨、绝缘处理，替换失效的电容、电阻等小型元件。板面大面积烧蚀、芯片损坏的板卡，维修价值偏低，可直接更换同型号全新通讯板卡，装配完成后对照设备参数完成基础配置，匹配机器人系统通讯逻辑。



所有ABB机器人维修工作完成后，进行系统上电测试与工况校验。空载启动设备，进入系统界面查看通讯状态，检测各外设、联动设备的数据交互情况，观察系统是否存在故障复现。长时间待机运行设备，监测板卡温度与信号传输稳定性，确认短路故障完全消除。常态化做好控制柜防尘、防潮、散热管控，规范接线作业标准，能够有效降低ABB机器人通讯板电气故障的发生频次，保障设备连续稳定生产。
