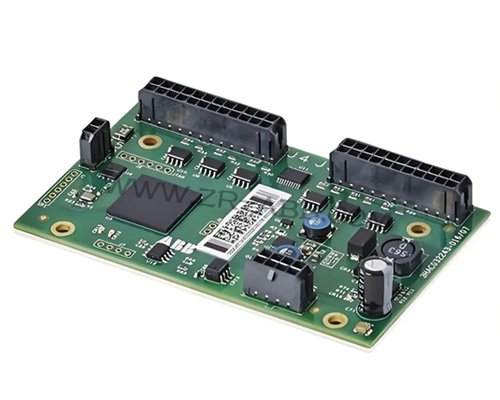

ABB机器人电路板是整机动力传输、指令控制、信号反馈的核心载体，集成了各类精密电子元件和线路，其运行状态直接决定机器人的稳定性和作业精度。工业生产场景中，电路板长期处于高负荷、多粉尘、电磁干扰强烈的环境，易因线路老化、元件击穿、粉尘堆积、接线错误等引发短路故障。短路不仅会导致电路板局部功能失效，严重时会烧毁核心芯片、电源模块等关键部件，甚至引发控制柜起火，造成设备损坏和生产停滞。开展ABB机器人电路板短路故障维修，需精准定位短路点位，彻底排查隐患根源，遵循规范流程修复，才能避免二次损坏，快速恢复设备正常运行，降低生产损耗。



电路板短路故障的表现具有明显指向性，可通过故障现象初步划定排查范围，无需盲目检测。最常见的表现是机器人无法启动，接通电源后控制柜跳闸、保险丝熔断，甚至出现焦糊味，多为电源电路短路；若机器人启动后频繁报警、动作紊乱，随后突然停机，可能是信号电路短路，导致指令传输中断；若某一轴动作无响应，伴随局部元件发热，大概率是驱动电路短路，影响动力输出。此外，示教器无显示、参数无法保存，也可能是控制电路短路引发的连锁反应。



ABB机器人维修前的安全防护的是避免故障扩大和人员安全的关键，必须严格落实操作规范。首先彻底切断ABB机器人总电源，关闭车间对应供电开关，悬挂“正在维修，禁止合闸”警示标识，等待电路板内部电容完全放电，通常需15-20分钟，防止残留电压引发触电或击穿精密元件。操作人员需全程佩戴防静电手环、绝缘手套，工作台铺设防静电垫，维修工具提前进行防静电处理，严禁用手直接触摸电路板上的芯片、线路等精密部位。



短路点位定位是ABB机器人维修的核心，需借助专业工具，遵循“先分区后精准”的原则逐步排查。准备好高精度万用表、示波器、短路检测仪、高清放大镜等工具，先将万用表调至蜂鸣档，测量电路板电源输入端、核心芯片供电引脚与接地端的通断状态，若蜂鸣器响起，说明该区域存在短路。随后按电路板功能分区，依次检测电源电路、驱动电路、控制电路、信号电路，逐步缩小排查范围，避免遗漏隐性短路点位。

电源电路短路是最常见的类型，多由电容击穿、电源模块损坏、线路粘连引发。借助放大镜观察电源电路区域，若发现电容鼓包、漏液、引脚烧蚀，说明电容击穿导致短路，需立即更换同规格原厂电容；若电源模块表面出现碳化、焦糊痕迹，用万用表检测模块输出端，无电压输出或短路报警，需更换电源模块。ABB机器人维修同时检查电源线路，若线路绝缘层破损、铜丝裸露粘连，需裁剪破损部分，重新焊接固定，做好绝缘处理。



信号电路和控制电路短路，多源于芯片击穿、线路氧化、粉尘堆积。检测时用示波器监测芯片输入输出信号，若信号波形无输出、失真严重，或万用表检测芯片引脚之间短路，说明芯片已损坏，需用热风枪拆除损坏芯片，更换同型号原厂芯片，焊接时控制好温度，避免焊盘脱落。若线路表面氧化、引脚粘连，用无水酒精擦拭线路和引脚，清理氧化层，若线路断裂粘连，需重新焊接，确保线路导通正常。



驱动电路短路多与IGBT模块、二极管击穿相关，常伴随过电流报警。检测IGBT模块，用万用表测量模块引脚之间的通断状态，若出现短路，需更换同规格IGBT模块，更换后检查周边驱动电阻、电容，确认无隐性损坏。二极管击穿后会导致电路导通异常，用万用表检测二极管正反相压降，若正反相均导通，说明二极管损坏，更换后重新检测电路通断状态，确保无短路隐患。



粉尘堆积和接线错误也是引发短路的常见诱因，易被忽视。用压缩空气轻轻吹扫电路板表面，ABB机器人维修重点清理元件缝隙、线路接口处的粉尘，避免粉尘导致线路粘连短路；用无水酒精擦拭电路板表面，去除油污和灰尘，确保元件散热和线路绝缘性能。检查电路板与外部设备的连接线缆，若接线错误、接口松动，需按电路板原理图重新接线，紧固接口，避免线缆短路或接触不良。



短路点位修复后，需对电路板进行全面清洁和绝缘检测，避免隐性隐患。用无水酒精擦拭焊接部位，去除残留的焊锡、助焊剂，待酒精完全挥发后，用万用表再次检测各电路通断状态，确认无短路、虚焊等问题。若电路板存在铜箔断裂、绝缘层破损，用绝缘胶覆盖修复部位，增强绝缘性能，防止后续使用中再次出现短路。



修复完成后，需分阶段开展测试，验证ABB机器人维修效果，避免直接投入生产导致故障复发。先将电路板单独连接供电电源，用万用表检测各电路电压、电流参数，确认符合标准；随后将电路板安装回控制柜，按原顺序连接所有线路和接口，反复核对接线位置，避免接错。接通总电源启动机器人，观察示教器无报警提示，测试各轴动作、信号传输、参数调控是否正常。



模拟生产工况让机器人连续运行30分钟以上，监测电路板各元件温度，查看是否有发热、异味等异常，确认无任何短路隐患后，再投入正常生产。日常运维中，需定期清洁控制柜和电路板，避免粉尘堆积；定期检查线路绝缘状态和元件老化情况，及时更换易损元件；安装稳压装置，避免电压波动对电路板造成冲击，从源头降低短路故障发生率，延长电路板使用寿命，保障ABB机器人持续稳定运行。
