一、原因分析
机械部分故障
刹车与轴承损坏:刹车和轴承是

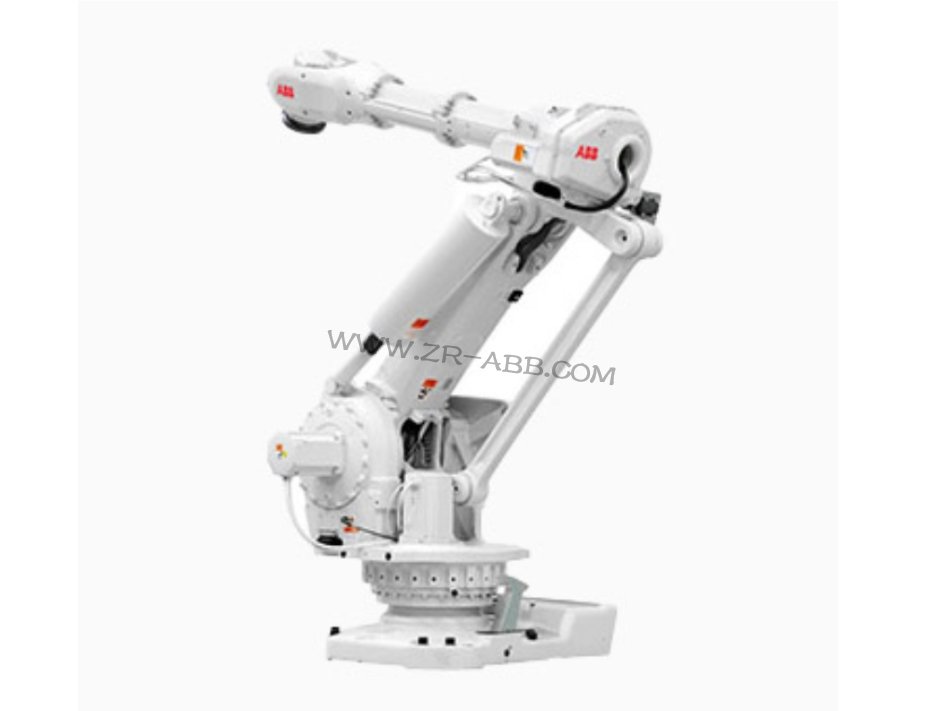

ABB机器人机械臂正常运转的关键部件,若它们出现损坏,可能导致机械臂卡死。例如,刹车失灵可能使机械臂无法停止在预定位置,进而引发卡死现象;轴承损坏则可能导致机械臂转动不顺畅,最终卡死。
减速机密封老化、泄露、异响:减速机在
ABB机械臂的运动中起到调节速度和传递动力的作用。当减速机密封老化出现泄露时,可能会影响其内部的润滑和正常工作,产生异响,严重时会导致ABB机械臂卡死。
轴承保持架变形:轴承保持架变形会使轴承内部的滚珠或滚柱无法正常滚动,从而影响机械臂的转动,可能造成卡死。
电气部分故障
伺服电机故障 绕线、磁铁和编码器故障:绕线故障可能导致电机无法正常供电或产生短路,磁铁故障可能影响电机的磁场,编码器故障则会使电机的位置反馈出现问题。这些故障都可能导致机械臂的运动失控,进而卡死。
电机发热发烫、进油或水、运转异常、高速运转响声、噪音大等:这些情况可能是电机内部出现问题的表现,如散热不良、密封不严、部件磨损等,严重时会引发机械臂卡死。 驱动器参数设置不正确:驱动器的参数设置对于机械臂的运动控制至关重要。如果参数设置错误,可能导致机械臂的运动轨迹偏差、速度不稳定等问题,甚至卡死。
位置反馈故障:机械臂的精确运动依赖于准确的位置反馈。如果位置反馈系统出现故障,如编码器磨损、码盘/玻璃盘磨损破裂等,会导致ABB机械臂定位不准确,可能引发卡死。
二、维修步骤
初步检查
观察机械臂的卡死状态,检查是否有明显的机械损伤或异物阻塞。 检查电源、连接线和外部设备是否正常,确保没有松动、短路或断路现象。
故障诊断
使用ABB提供的诊断软件,检查机器人内部状态和故障代码,以确定具体的故障原因。
分析故障代码和相关的报警信息,找出可能导致机械臂卡死的部件或系统问题。
部件检查与更换
机械部件 检查刹车、轴承、减速机等机械部件的磨损情况,如有损坏,应及时更换。
检查关节和转动部件的润滑情况,必要时进行润滑。 电气部件 检查伺服电机、驱动器、编码器等电气部件的工作状态。如果怀疑某个部件损坏,尝试替换它以确定故障。
检查电路板、电线和连接器,确保没有短路、断路或接触不良。
系统调整与校准 更换或
ABB机械臂维修部件后,需要对机械臂进行系统调整和校准。这包括重新设置驱动器参数、校准编码器、调整机械臂的平衡和姿态等。 进行精度验证,确保ABB机器人机械臂的运动精度和定位准确性。
系统重启与测试 完成维修和调整后,重新启动机器人系统,进行全面的功能测试。 观察机械臂的运动情况,确保卡死问题得到解决,并且机械臂能够正常运行。
预防性维护
制定并执行预防性维护计划,定期对关键部件进行检查和更换,以预防潜在的故障。
定期清洁机器人表面和内部部件,保持良好的工作环境。 及时更新机器人控制系统的软件和固件,以获得最新的功能和修复已知的漏洞。
