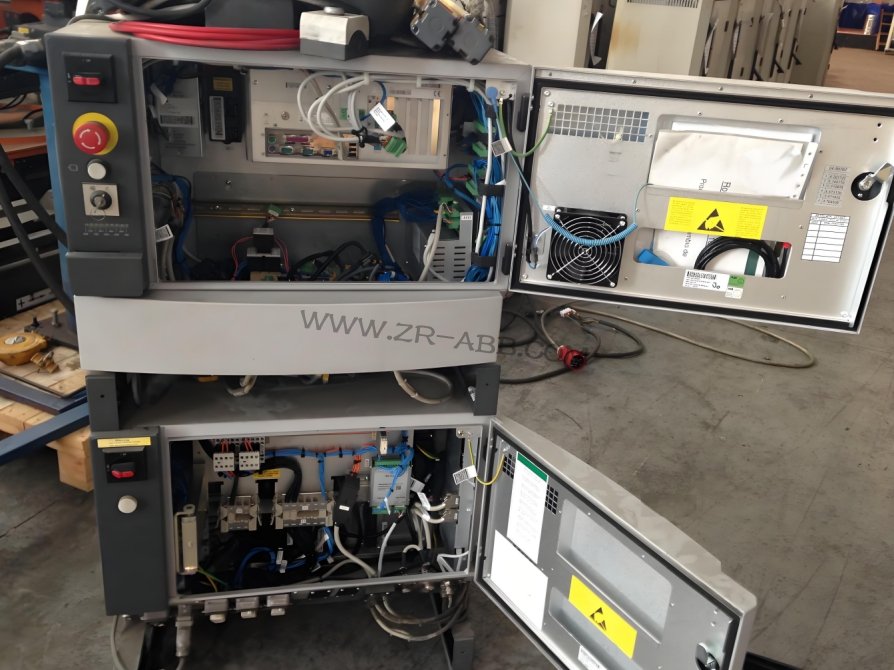

IRC5控制柜是ABB四代机器人主流控制柜体，相较于传统常规控制柜，整体模块化集成度更高，将主控运算、伺服驱动、安全回路、电源分配等单元高度整合，适配中小负载机械手的全工况自动化作业。紧凑化的内部布局让设备占地更小、响应速度更快，但密集的元件排布也让设备对车间工况、散热条件、供电质量更为敏感。长期不间断量产运行中，柜体内部各功能模块会逐步出现电气性能衰减、机械结构疲劳、数据交互异常等问题，引发开机报错、轴体使能失效、自动运行中断、安全回路锁定等各类故障。依托IRC5设备专属结构特性开展针对性处置，是高效完成ABB机械手维修、恢复产线常态化运行的核心方式。



IRC5控制柜的故障滋生，大多源于集成化结构带来的工况适配短板，环境与供电隐患会持续放大设备运行损耗。密集的板卡与功率元件工作时会持续释放热量，原厂风道结构适配常规通风车间，在粉尘量大、密闭散热差的生产区域，热量容易淤积在柜体内部，造成各类精密元件长期高温工作。金属粉尘堆积在散热风道、模块表面与接线端子位置，会逐步堵塞散热通道、增大线路接触电阻，诱发元件过热保护、信号传输不稳等隐性问题。电网瞬时浪涌、接地阻值不达标等供电问题，也会持续干扰模块运行精度，让设备出现间歇性故障，稳定工况环境能够有效降低后续维修频次。



电源分配单元异常是IRC5控制柜最具代表性的故障类型，区别于普通控制柜独立电源模块结构，该机型采用一体化电源分配体系，多级电压分层输出，为板卡、伺服、信号回路分别供电。长期高温运行会造成电源板分压电阻参数偏移、低压电容容量衰减，出现电压输出不均衡的情况。故障设备不会直接完全死机，多表现为示教器偶尔黑屏、系统时间重置、开机偶尔初始化失败，空载运行时各项参数基本正常，投入带载量产作业后，电压负载能力不足的问题会集中爆发，频繁触发系统低压报警，精准检测多级电压输出状态可快速锁定故障根源。



轴计算机板信号异常，是IRC5控制柜独有的高频故障点，直接影响机械手各轴运动控制精度。该板卡承担各伺服轴数据采集、位置运算、指令传输的核心工作，是衔接主控系统与伺服驱动的关键单元。设备长期启停换向、频繁切换运动轨迹，会让板卡持续高频运算，芯片、存储元件长期过载运行，容易出现数据运算漂移、缓存数据错乱等问题。日常运行中常出现单轴点位偏移、重复定位精度下降、运动过程轻微抖动等现象，清除报警后可短暂恢复，工况波动后故障再次出现，需要针对性对板卡进行校准或硬件修复才能彻底解决。



安全板回路接触不良与逻辑报错，是IRC5控制柜隐蔽性最强的故障类型，也是产线停机的常见诱因。设备安全控制系统依托专用安全板构建双通道防护逻辑，涵盖急停回路、安全门锁、使能信号、启停联锁等多重防护功能。柜体震动、端子氧化、线路老化会造成安全回路信号断续，系统误判设备处于非安全状态，直接锁定运行权限，禁止自动模式启动。这类故障无固定触发规律，多在设备姿态变动、车间温度变化时随机出现，常规报警清零无法根除问题，细致梳理回路通断状态是ABB机械手维修处置的关键步骤。

伺服驱动单元过热与性能衰减，会直接影响机械手带载运行能力，多出现在高频重载作业工况中。IRC5驱动模块采用集成式功率设计，功率管、整流元件长期承载交变负载电流，高温环境下容易出现性能衰减、内阻增大的情况。设备运行中会出现轴体提速无力、带载卡顿、瞬时过载报错等问题，停机冷却后故障临时消失，持续作业后反复复发。很多现场仅简单处理散热灰尘，未校准驱动参数、修复老化功率元件，会导致故障逐步加重，最终引发驱动模块彻底损坏。



适配IRC5模块化结构的排查思路，需要摒弃传统整机排查模式，采用分区检测、单体核验的方式提升检修精度。优先核查外部供电与散热工况，清理柜体风道堆积粉尘，检测输入电压、接地状态，排除环境与供电诱因。依据设备报警代码锁定对应功能区域，区分电源区域、运算板卡区域、驱动区域、安全回路区域，缩小故障排查范围。对疑似故障模块进行单体通电测试、参数核验、信号检测，精准区分软性程序故障与硬性硬件损耗，避免盲目拆解完好配件。



电源分配单元故障的修复，重点解决多级电压输出不稳、元件老化问题。拆解电源分配板，全面清理板面粉尘与氧化杂质，更换容量衰减、鼓包老化的电容与失效电阻，修复虚焊、脱焊的线路焊点。完成元件更换后，借助专业设备校准各级输出电压，匹配IRC5控制柜标准供电参数，测试空载与长时间带载工况下的电压稳定性，确保多级电压输出均衡、无漂移波动，彻底解决低压报错、开机异常等问题。



轴计算机板与主控系统的ABB机械手维修，以数据修复、参数校准、硬件加固为核心。针对数据错乱、参数漂移引发的软性故障，在做好整机程序与参数备份后，重置系统基础配置，刷新适配机型的标准系统固件，修正偏移的运动控制参数。针对板卡焊点老化、元件损耗问题，精细化补焊信号接口与芯片焊点，更换失效的存储与运算元件，加固板面绝缘防护，恢复板卡数据采集与运算精度，保障各轴指令传输精准无误。



安全回路与驱动模块的故障处置，注重回路稳定性与驱动性能还原。逐段检测安全板接线端子、线路通断状态，打磨氧化针脚、更换老化线路，紧固所有回路接点，保障双通道安全信号传输稳定。针对过热衰减的驱动模块，清理功率元件散热结构，校准电流采样参数，修复偏移的驱动输出性能，完成单轴试运行、多轴联动测试，确保轴体运行流畅、无抖动、无过载报错。



完成全部ABB机械手维修作业后，需通过分级工况校验验证设备整体性能，同时搭建长效防护体系规避故障复发。先开展低温空载连续运行测试，核验系统启动、信号交互、回路通断状态，再开展半载、满载模拟量产工况测试，长时间监测柜体温度、电压波动、运行报警状态，确认所有故障彻底消除。日常运维中定期清理柜体散热结构、紧固接线端子、核验系统参数，及时更换老化元件，持续保障IRC5控制柜模块化单元运行稳定，维持机械手自动化产线连续高效作业。
