ABB机器人主板各种故障现象的维修方法

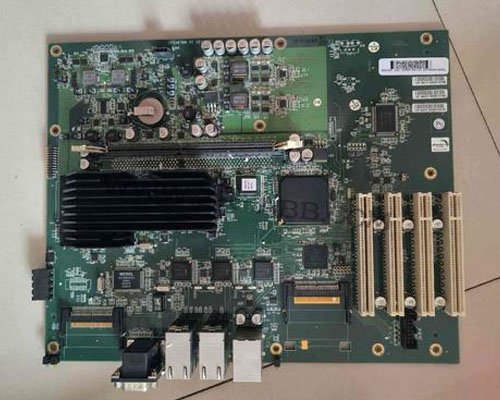

ABB机器人主板是控制系统的核心部件，负责信号处理、数据交换与指令执行。长期运行后，可能出现多种故障现象，影响设备正常启动或运行。不同故障表现对应不同处理方式，需结合现象判断。ABB机器人维修中，主板问题需谨慎对待，避免误判扩大损失。



设备无法上电是常见故障之一。控制柜通电后无任何指示灯亮起，电源模块无输出。检查主板供电线路，确认24V直流输入是否正常。若电压缺失，可能为前端电源模块或保险丝故障。若供电正常但主板无反应，可能为板载电源电路损坏，如稳压芯片失效或滤波电容击穿。使用万用表测量关键点电压，定位故障区域。



启动过程中死机或卡在自检界面，可能为存储单元问题。主板上的Flash芯片或SD卡存储系统程序，长时间读写后可能出现坏块。程序无法加载或数据校验失败会导致启动中断。尝试清除存储区域，重新烧录系统固件。部分机型支持外部引导模式，可用于恢复操作。若更换存储芯片后仍无法启动，需检查主控芯片周边电路。



通信中断也是典型故障。机器人与示教器、PLC或上位机失去连接，网络指示灯不亮或闪烁异常。检查主板上的通信接口芯片，如以太网控制器或现场总线模块。测量信号电平，确认差分电压是否在标准范围内。RJ45接口焊点虚焊或ESD保护元件损坏可能导致通信不稳定。更换接口模块或补焊焊点可解决问题。通信类故障在ABB机器人维修中较为普遍，尤其在电磁干扰较强的现场环境。

运行中突然重启或程序丢失，可能为时钟电路异常。主板晶振或谐振电容损坏会导致系统时序紊乱，引发复位。检查实时时钟电路，测量晶振两端电压，判断是否起振。若频率偏差过大，更换同规格晶振。电池供电的时钟电路若电池耗尽，也可能导致参数清零，需定期更换主板电池。



I/O信号异常有时源于主板故障。输入点无信号反馈或输出点无法驱动外部设备，排除外围线路后，需检查主板I/O处理电路。光耦隔离器件老化或驱动芯片损坏会导致信号传输中断。使用示波器观察信号波形，判断是信号生成问题还是驱动能力不足。更换损坏元件后需测试信号完整性。I/O故障处理是ABB机器人维修中的常规项目，需细致排查。



散热条件影响主板寿命。高温环境下长期运行，电解电容易干涸，多层板内部微裂纹可能扩展。定期清理主板灰尘，检查风扇运转状态，确保散热通道畅通。环境湿度高时，电路板可能产生凝露，增加短路风险。停机时间较长时建议断电并做防潮处理。



部分故障需专业设备检测。BGA封装芯片的虚焊无法通过常规手段发现，ABB机器人维修需X光检测或热成像辅助判断。维修操作应由具备电子维修能力的技术人员执行，避免静电损伤敏感元件。更换元件后需进行长时间运行测试，确认稳定性。



主板作为核心部件，其稳定性直接影响生产连续性。规范操作流程，定期检查电气环境，有助于降低故障概率。维护工作应兼顾硬件状态与运行条件，确保系统长期可靠运行。
